Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: TC
Chứng nhận: UL, RoSH, REACH, CE
Số mô hình: UTP-15-5E-4P-AF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50 hộp
Giá bán: negotiable
chi tiết đóng gói: đóng gói đi biển
Điều khoản thanh toán: Công Đoàn Phương Tây, T/T, L/C, MoneyGram
Loại: |
U/UTP |
đường chéo chéo: |
PVC |
Khép kín: |
HDPE |
Vật liệu dây dẫn: |
99,99% trước công nguyên |
dây dẫn OD: |
24 AWG |
Mạng lưới cống thoát nước: |
Không. |
dây rip: |
Vâng |
Tiêu chuẩn: |
GB/T 18233 (ISO/IEC 11801); GB/T 18233 (ISO/IEC 11801); GB 50311; GB 50311;< |
Loại: |
U/UTP |
đường chéo chéo: |
PVC |
Khép kín: |
HDPE |
Vật liệu dây dẫn: |
99,99% trước công nguyên |
dây dẫn OD: |
24 AWG |
Mạng lưới cống thoát nước: |
Không. |
dây rip: |
Vâng |
Tiêu chuẩn: |
GB/T 18233 (ISO/IEC 11801); GB/T 18233 (ISO/IEC 11801); GB 50311; GB 50311;< |

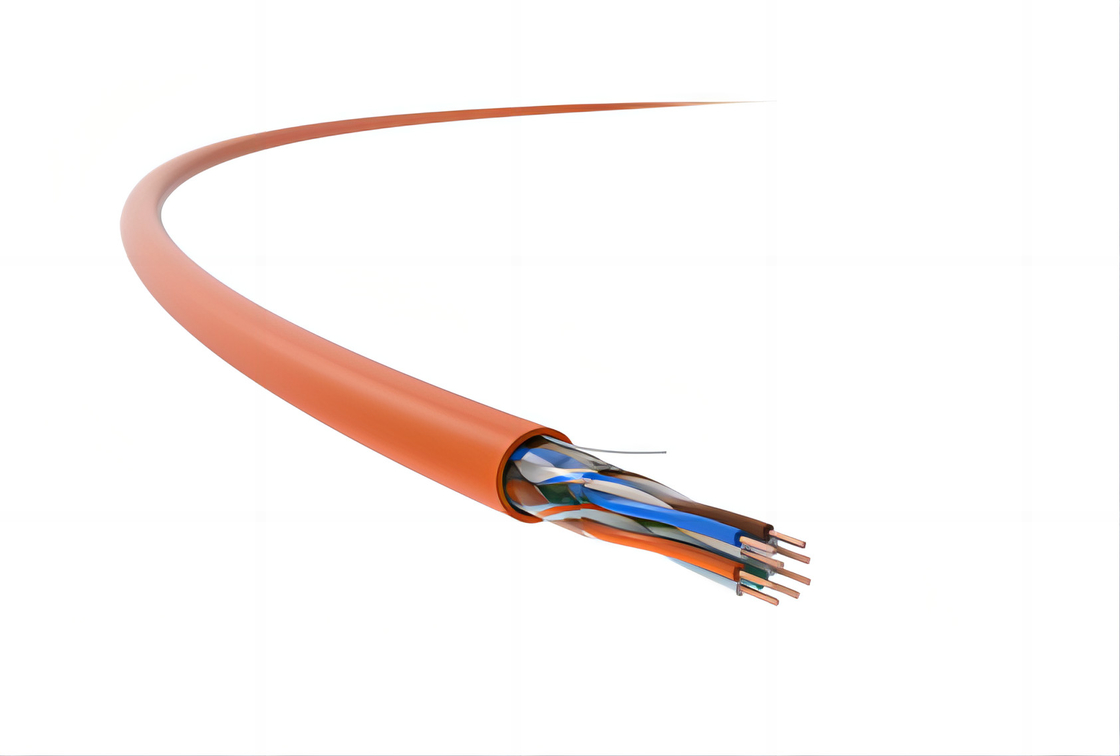

Cáp UTP Cat 6, Cáp chống chuột, Cáp chống chuột Cat 6, Cáp chống chuột, 24 AWG Ứng dụng
Nó có thể được áp dụng trong hệ thống dây cáp ngang, như phần của hệ thống dây cáp viễn thông kéo dài từ ổ cắm viễn thông khu vực làm việc đến các tấm vá trong phòng phân phối,và trong dây cáp nhà ở kéo dài từ đầu nối viễn thông của người dùng đến các tấm vá.
Tính năng sản phẩm
TC của Cat 6, 24 AWG, 4-cặp, không được bảo vệ cáp trong nhà áp dụngSpline kiểu chéo,với áo khoác bên ngoài bằng vật liệu đặc biệt chống gặm nhấm, được tối ưu hóa để cải thiện đáng kể các chỉ số kỹ thuật, bao gồm Attenuation và NEXT, vượt quá các thông số được chỉ định trong tiêu chuẩn GB/T 18015.5 (IEC 61156-5).
Đồng thời, nó hoạt động trên các yêu cầu về truyền tải cao trong trung tâm dữ liệu và dây cáp có cấu trúc trong các tòa nhà mới.
Tiêu chuẩn ứng dụng
TIA/EIA568-C.2
Chi tiết kỹ thuật
| Hiệu suất truyền tải | Loại 5E | TC | |||||
| Tần số (MHz) | 4 | 10 | 20 | 31.25 | 62.5 | 100 | 150 |
| IL Sự suy giảm (dB/100M) | 3.8 | 6.1 | 11.0 | 15.8 | 17.9 | 20.0 | 23.6 |
| Sự suy giảm qua sóng gần cuối (NEXT, dB) | 80.0 | 77.0 | 61.1 | 58.2 | 62.0 | 66.3 | 47.7 |
| NEXT Power và PS NEXT (dB) | 68.8 | 60.3 | 52.9 | 50.5 | 46.9 | 41.9 | 40.1 |
| Sự suy giảm thông tin qua sóng cùng cấp độ (ACR-F, dB) | 82.2 | 72.7 | 76.3 | 75.7 | 69.6 | 71.3 | 68.7 |
| Năng lượng ACR-F và PS ACR-F (dB) | 68.7 | 64.2 | 69.5 | 69.2 | 66.5 | 61.0 | 56.3 |
| Mất trở lại (RL, dB) | 46.0 | 66.6 | 37.5 | 41.5 | 36.9 | 32.2 | 28.9 |
Lưu ý: Các giá trị được phản ánh trong bảng trên thường được đo, theo IEC 61156-9.
| Thông số kỹ thuật vật lý | |
| Kích thước dây dẫn (giá trị danh nghĩa) |
4 × 2 × 0,48 (AWG24)
|
| Chiều kính bên ngoài của cáp (tiêu đề) giá trị) |
5.0mm
|
| Trọng lượng (305m, với gói, giá trị danh nghĩa) |
9kg
|
| Tính chất điện | |
|
Kháng điện DC (20°C)
|
100Ω/km
|
|
Khả năng của trái đất
|
️ 5,6 nF/100m (@ 1kHz)
|
|
Kháng đặc trưng 100MHz
|
100Ω±15Ω
|
| Mất chuyển đổi ngang (TCL) |
≥ 50dB-10×lgf (4-100MHz)
|
| Đường trượt chậm |
Không cần thiết
|
| NVP |
69%
|
| Power Over Ethernet (POE) | Tăng cường Power Over Ethernet theo IEEE 802.3at |
| Tính chất cơ học | |
| Phân tích uốn cong tối thiểu (dinamic) |
20mm
|
| Phân tích uốn cong tối thiểu (chắc chắn) |
40mm
|
| Năng lượng cố định tối đa |
100N
|
|
Khả năng chống ép
|
1000N/10cm
|
|
Khả năng chống sốc
|
≥ 10 lần
|
|
Phạm vi nhiệt độ lắp đặt
|
-0°C ~ +40°C
|
|
Phạm vi nhiệt độ hoạt động
|
-20°C ~ +75°C
|
| Khả năng dễ cháy (Nhiên cơ)ChốngLSZH) | |
| Chống cháy (trong một dây) | GB/T 18380.12 (IEC 60332-1-2) |
| Mật độ khói | GB/T 17651 (IEC 61034-1/-2) |
| Khí halogen nguy hiểm | GB/T 17650.1/.2 (IEC 60754-1/2) |
