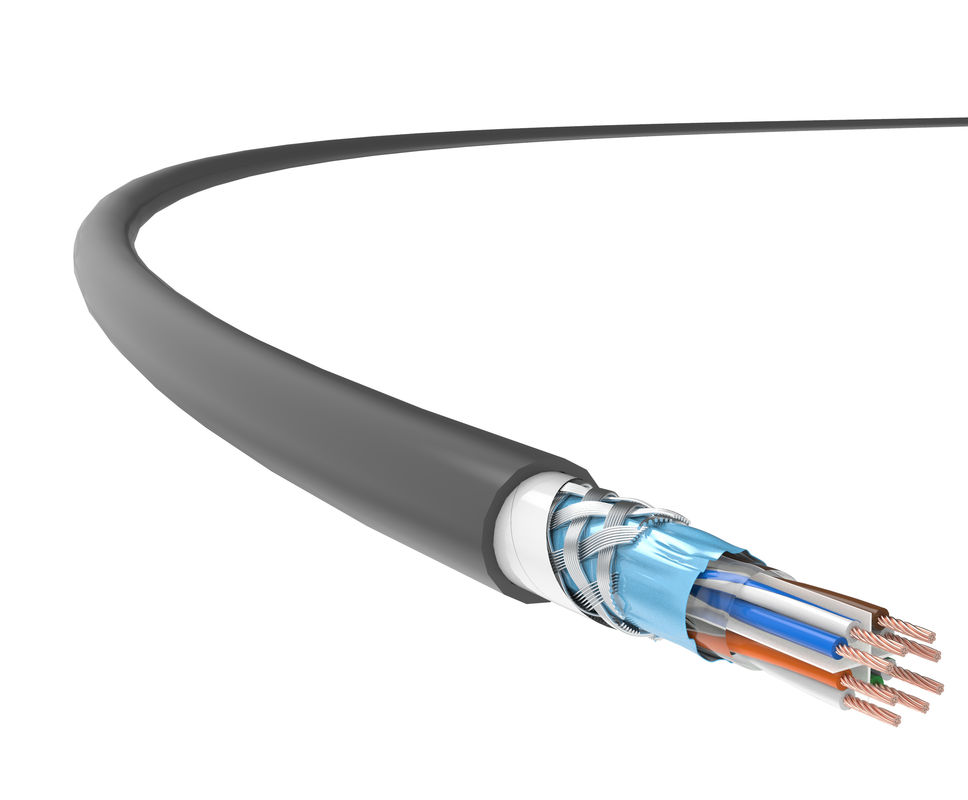

Cáp Cat 6, Cáp mạng Cat 6, Cáp Ethernet Cat 6, Ứng dụng cáp SFTP Cat 6
Cáp halogen không khói, liên kết ngang, tận hưởng tuyệt vờichống cháy, cùng với những ưu điểm củakhả năng quá tải cao, cường độ lớn và điện trở cách điện, được thiết kế để sử dụng trong các tòa nhà cao tầng, khách sạn, trung tâm mua sắm, sân vận động thể thao, trung tâm giao thông, địa điểm giải trí và những nơi đông đúc khác mà ở đó chỉ có thể tiếp xúc với lửachống cháy cao, ít khói không halogen, không độc hại, không ăn mòn khí.
Tính năng sản phẩm
Áo khoác chống cháy LSZH, liên kết chéo đặc biệt có ưu điểm làkhả năng quá tải cao, cường độ lớn và khả năng cách điện, tuổi thọ cao, bảo vệ môi trường và an ninh, đảm bảo rằng khi tiếp xúc với lửa, nó chỉ có thể tạo ra khí LSZH, không độc hại và không ăn mòn.
Tiêu chuẩn ứng dụng
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2
chi tiết kỹ thuật
Hiệu suất truyền dẫn | Cát.6 | TC | |||||
Tần số (MHz) | 4 | 20 | 62,5 | 100 | 200 | 250 | 350 |
Độ suy giảm IL (dB/100M) | 3.4 | 9,5 | 13,5 | 17.2 | 24,8 | 28 | 31 |
Suy giảm nhiễu xuyên âm gần cuối (NEXT, dB) | 94 | 92,4 | 90,5 | 87,9 | 78,8 | 74,9 | 62,4 |
Công suất TIẾP THEO và PS TIẾP THEO (dB) | 73,9 | 69,9 | 61,7 | 64.3 | 59,6 | 61 | 58,6 |
Độ suy giảm nhiễu xuyên âm đầu xa ở mức bằng nhau (ACR-F, dB) | 108,9 | 99,2 | 90,7 | 107.2 | 82,8 | 77.2 | 74,6 |
Nguồn ACR-F và PS ACR-F (dB) | 94,4 | 91.2 | 87,9 | 90,5 | 77 | 73,8 | 70,5 |
Suy hao trở lại (RL, dB) | 32,8 | 38,6 | 32,8 | 38,6 | 32,5 | 27,8 | 25.3 |
Lưu ý: Các giá trị phản ánh trong bảng trên thường được đo theo tiêu chuẩn IEC 61156-9.
thông số vật lý | |
Kích thước dây dẫn (giá trị danh nghĩa) |
4×2× (7*0,2mm) (AWG24)
|
Đường kính ngoài của cáp (danh nghĩa giá trị) |
9.0mm
|
Trọng lượng (305m, có kiện hàng, giá trị danh nghĩa) |
22kg
|
Tính chất điện | |
Điện trở một chiều (20℃ ) |
93,8Ω/km
|
công suất trái đất | ≦ 5,6 nF/100m (@1kHz) |
Trở kháng đặc trưng 100MHz |
100Ω±30Ω
|
Mất chuyển đổi ngang (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Tính chất cơ học | |
Khả năng chống đùn | 1000N/10cm |
Khả năng chống sốc | ≥ 10 lần |
Phạm vi nhiệt độ cài đặt | -0℃ ~+40℃ |
Phạm vi nhiệt độ làm việc | -20℃ ~+75℃ |
Tính dễ cháy (LSZH) | |
Khả năng chống cháy (của dây đơn) | GB/T 18380.12 (IEC 60332-1-2) |
Khả năng chống cháy (của dây bó)
|
GB/T 18380,35 (IEC 60332-3-24)
|
mật độ khói | GB/T 17651 (IEC 61034-1/-2) |
Khí Halogen Nguy Hiểm | GB/T 17650.1/.2 (IEC 60754-1/-2) |
