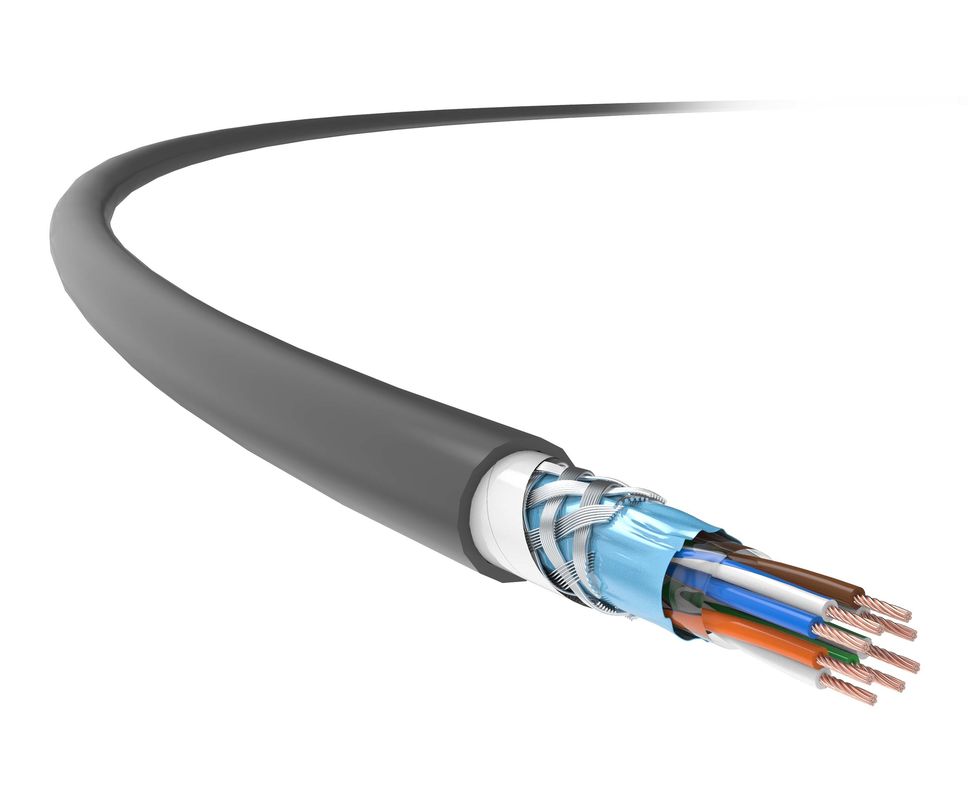

Cáp mềm Cat 5E, Cáp SFTP Cat 5E, Cáp mạng Cat 5E, Ứng dụng 22 AWG
Cáp halogen không khói thấp, liên kết chéo, thích hợp khả năng chống ngọn lửa tuyệt vời, cùng với những lợi thế của khả năng quá tải cao, công suất lớn và khả năng cách điện, được thiết kế để sử dụng trong các tòa nhà cao tầng, khách sạn, trung tâm mua sắm, sân vận động thể thao, trung tâm giao thông, địa điểm vui chơi giải trí và những nơi đông đúc khác, nơi chỉ có thể tiếp xúc với lửa chống cháy cao, ít khói không halogen, khí không độc hại, không ăn mòn.
Điều này đặc biệt thích hợp cho Hệ thống PIS trên tàu vận chuyển đường sắt ưu tiên hàng đầu khi sử dụng cáp liên kết chéo theo tiêu chuẩn quốc gia tương đối.
Cáp nối với nhau, không có khói thấp, không có khói halogen, sợi cáp chống cháy, được bọc bảo vệ của TC hoàn toàn tuân thủ các tiêu chuẩn quốc gia có liên quan.
Tính năng sản phẩm
TC's Cat 5e, 22 AWG, được bảo vệ kép, liên kết chéo, LSZH, chống cháy, đầu tư trong nhà, cáp 4 đôi trong công nghệ xoắn đôi và xoắn nhóm, nhận con nuôi dây chéo, bện lưới đồng với mật độ hơn 80%, cũng như lá chắn nhôm tổng thể; trong khi cáp 2 đôi đầu tư vào công nghệ star-quad, với bện lưới đồng với mật độ hơn 85%.
Áo khoác chống cháy LSZH được liên kết ngang đặc biệt có những ưu điểm của khả năng quá tải cao, công suất lớn và khả năng chống cách điện, tuổi thọ cao, bảo vệ môi trường và an ninh, đảm bảo rằng khi tiếp xúc với lửa, nó chỉ có thể tạo ra LSZH, không độc hại và không ăn mòn.
Trong khi đó, cáp hỗ trợ Cấp nguồn qua Ethernet (POE / POE +).
Tiêu chuẩn ứng dụng
GB / T 18233 (ISO / IEC 11801);GB 50311;TIA / EIA568-C.2
Chi tiết kỹ thuật
Hiệu suất truyền động | Cat.5E | TC | |||||
Tần số (MHz) | 4 | 10 | 20 | 31,25 | 62,5 | 100 | 150 |
Suy hao IL (dB / 100M) | 3,9 | 5,8 | 8.1 | 10.1 | 15.4 | 20 | 21,5 |
Suy hao xuyên âm gần cuối (TIẾP THEO, dB) | 82.1 | 85 | 65 | 60 | 60 | 50 | 48 |
NEXT Power và PS NEXT (dB) | 80.3 | 82.4 | 62,9 | 58.3 | 57,9 | 49.3 | 46 |
Mức độ cân bằng Suy hao xuyên âm xa (ACR-F, dB) | 81,6 | 80,9 | 75,6 | 65,6 | 63,7 | 59 | 55,8 |
Nguồn ACR-F và PS ACR-F (dB) | 79,8 | 78.1 | 72,6 | 66,7 | 58 | 53,6 | 50,9 |
Suy hao trở lại (RL, dB) | 31,2 | 32,9 | 38.8 | 33,7 | 23,8 | 26,2 | 24,9 |
Lưu ý: Các giá trị phản ánh trong bảng trên thường được đo, phù hợp với IEC 61156-9.
thông số vật lý | |
Kích thước dây dẫn (giá trị danh nghĩa) |
4 × 2 × (19 * 0,16mm) (AWG22)
|
Đường kính bên ngoài của cáp (danh nghĩa giá trị) |
7,0mm
|
Trọng lượng (305m, có gói, giá trị danh nghĩa) |
22kg
|
Thuộc tính điện | |
Điện trở DC (20 ℃) |
145Ω / km
|
Sức chứa Trái đất | ≦ 5,6 nF / 100m (@ 1kHz) |
Trở kháng đặc tính 100MHz |
100Ω ± 15Ω
|
Mất chuyển đổi ngang (TCL) |
≥ 55dB (30-100MHz
|
Trì hoãn Skew | 45ns / 100m |
NVP |
65%
|
Cấp nguồn qua Ethernet (POE) | Tăng cường cấp nguồn qua Ethernet theo IEEE 802.3at |
Tính chất cơ học | |
Bán kính uốn cong tối thiểu (động) |
28mm
|
Bán kính uốn cong tối thiểu (tĩnh) |
56mm
|
Căng thẳng cài đặt tối đa |
100N
|
Năng lực chống đùn | 1000N / 10 cm |
Khả năng chống sốc | ≥ 10 lần |
Phạm vi nhiệt độ cài đặt | -0 ℃ ~ + 40 ℃ |
Phạm vi nhiệt độ làm việc | -40 ℃ ~ + 80 ℃ |
Tính dễ cháy (LSZH) | |
Kháng ngọn lửa (của dây đơn) | GB / T 18380.12 (IEC 60332-1-2) |
Kháng ngọn lửa (của dây bó lại)
|
GB / T 18380,35 (IEC 60332-3-24)
|
Mật độ khói | GB / T 17651 (IEC 61034-1 / -2) |
Khí Halogen độc hại | GB / T 17650.1 / .2 (IEC 60754-1 / -2) |
