Cáp UTP Cat 6, Cáp chống chuột, Cáp Cat 6 chống chuột, Cáp chống chuột, Ứng dụng 24 AWG
Nó có thể được áp dụng trong hệ thống cáp ngang, như một phần của hệ thống cáp viễn thông kéo dài từ ổ cắm viễn thông của khu vực làm việc đến các bảng vá lỗi trong phòng phân phối và trong hệ thống cáp dân dụng kéo dài từ ổ cắm viễn thông của người dùng đến các bảng vá lỗi.
Tính năng sản phẩm

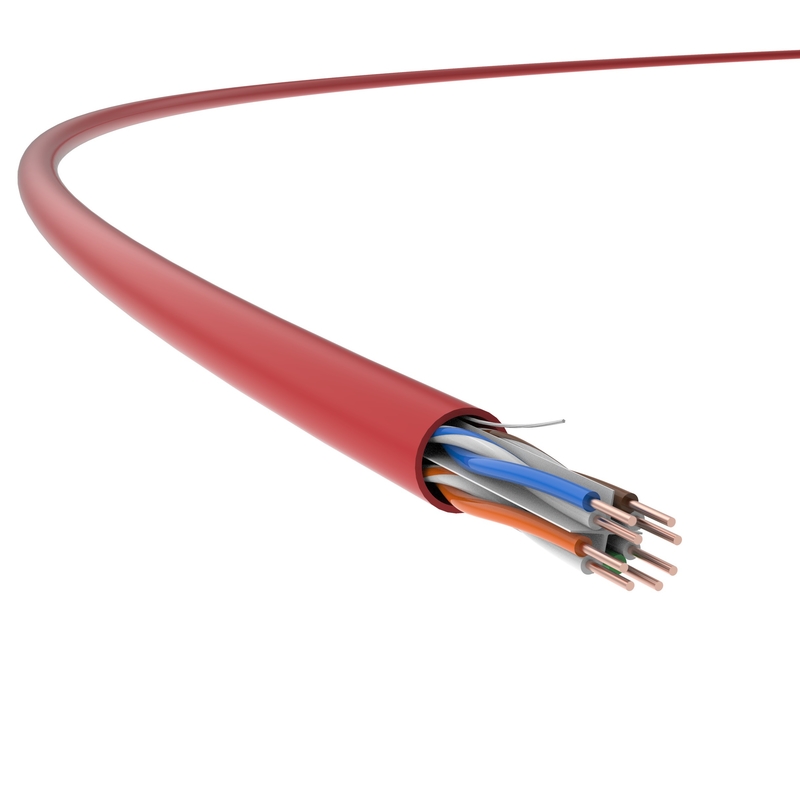

Thông qua cáp trong nhà Cat 6, 24 AWG, 4 đôi, không có vỏ bọc của TCspline kiểu chữ thập,với áo khoác bên ngoài bằng vật liệu chống động vật gặm nhấm đặc biệt, được tối ưu hóa để cải thiện đáng kể các chỉ báo kỹ thuật, bao gồm Độ suy giảm và TIẾP THEO, vượt quá các thông số được chỉ định trong tiêu chuẩn GB/T 18015.5 (IEC 61156-5).
Đồng thời, nó đáp ứng các yêu cầu về đường truyền cao trong trung tâm dữ liệu và hệ thống cáp có cấu trúc trong các tòa nhà mới.
Tiêu chuẩn ứng dụng
TIA/EIA568-C.2
chi tiết kỹ thuật
Hiệu suất truyền dẫn | Cát.6 | TC | |||||
Tần số (MHz) | 4 | 31,25 | 62,5 | 100 | 200 | 250 | 350 |
Độ suy giảm IL (dB/100M) | 3.2 | 9,5 | 13.7 | 17,5 | 23.1 | 27,9 | 31 |
Suy giảm nhiễu xuyên âm gần cuối (NEXT, dB) | 94,7 | 63.2 | 67.3 | 62,7 | 63,9 | 55,8 | 48.2 |
Công suất TIẾP THEO và PS TIẾP THEO (dB) | 78 | 63.3 | 67,4 | 61.2 | 54.3 | 52,9 | 50,9 |
Độ suy giảm nhiễu xuyên âm đầu xa ở mức bằng nhau (ACR-F, dB) | 77 | 78,9 | 84,5 | 83,8 | 84,9 | 70,5 | 60,9 |
Nguồn ACR-F và PS ACR-F (dB) | 72,8 | 62,8 | 72,4 | 70,9 | 69,7 | 65.3 | 60.3 |
Suy hao trở lại (RL, dB) | 32,8 | 38,6 | 32,8 | 38,6 | 32,5 | 27,8 | 25.3 |
Lưu ý: Các giá trị phản ánh trong bảng trên thường được đo theo tiêu chuẩn IEC 61156-9.
thông số vật lý | |
Kích thước dây dẫn (giá trị danh nghĩa) |
4×2×0,53 (AWG24)
|
Đường kính ngoài của cáp (danh nghĩa giá trị) |
6.0mm
|
Trọng lượng (305m, có kiện hàng, giá trị danh nghĩa) |
13kg
|
Tính chất điện | |
Mất chuyển đổi ngang (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
Độ trễ nghiêng | 45ns/100m |
NVP |
65%
|
Cấp nguồn qua Ethernet (POE) | Tăng cường điện qua Ethernet theo IEEE 802.3at |
Tính chất cơ học | |
Bán kính uốn tối thiểu (động) |
24mm
|
Bán kính uốn tối thiểu (tĩnh) |
48mm
|
Căng thẳng cài đặt tối đa |
100N
|
Tính dễ cháy (Gặm nhấmkhángLSZH) | |
Khả năng chống cháy (của dây đơn) | GB/T 18380.12 (IEC 60332-1-2) |
mật độ khói | GB/T 17651 (IEC 61034-1/-2) |
Khí Halogen Nguy Hiểm | GB/T 17650.1/.2 (IEC 60754-1/-2) |
