Cáp Cat 6A, Cáp mạng CAT6A, Cáp FTP CAT6A, Ứng dụng cáp Ethernet CAT 6A
Nó có thể được áp dụng trong hệ thống cáp ngang, như một phần của hệ thống cáp viễn thông kéo dài từ ổ cắm viễn thông của khu vực làm việc đến các bảng vá lỗi trong phòng phân phối và trong hệ thống cáp dân dụng kéo dài từ ổ cắm viễn thông của người dùng đến các bảng vá lỗi.
Tính năng sản phẩm

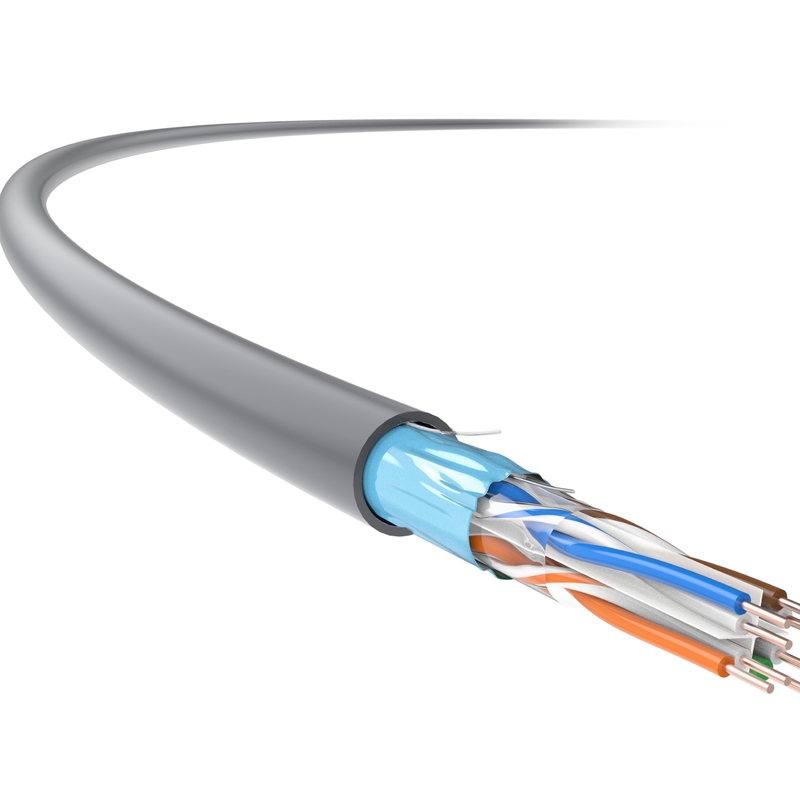

Cáp trong nhà được bảo vệ U/FTP Cat 6A, 23 AWG, 4 cặp, của TC thông quaspline kiểu chữ thập và lá chắn nhôm tổng thể, được tối ưu hóa để cải thiện đáng kể các chỉ số kỹ thuật, bao gồm Độ suy giảm, NEXT và ANEXT, vượt quá các thông số được chỉ định trong tiêu chuẩn GB/T 18015.5 (IEC 61156-5).
Nó đặc biệt hữu ích trong một sốmôi trường điện từ khắc nghiệtnơi yêu cầu đường truyền cáp tốc độ cao và ổn định.
Đồng thời, nó hoạt động dựa trên các yêu cầu về đường truyền cao trong trung tâm dữ liệu và hệ thống cáp cấu trúc có cấu trúc trong các tòa nhà mới.
Tiêu chuẩn ứng dụng
TIA/EIA568-C.2
chi tiết kỹ thuật
Hiệu suất truyền dẫn | Cat.6A | TC | |||||
Tần số (MHz) | 4 | 31,25 | 62,5 | 100 | 300 | 500 | 600 |
Độ suy giảm IL (dB/100M) | 3,5 | 10.1 | 14.4 | 18.2 | 28 | 35,4 | 41,4 |
Suy giảm nhiễu xuyên âm gần cuối (NEXT, dB) | 100.1 | 88,7 | 83 | 80.1 | 70,4 | 59,6 | 58,6 |
Công suất TIẾP THEO và PS TIẾP THEO (dB) | 90,4 | 87.1 | 80,4 | 78,6 | 68,9 | 57,8 | 56.2 |
Độ suy giảm nhiễu xuyên âm đầu xa ở mức bằng nhau (ACR-F, dB) | 95,8 | 91,5 | 87 | 84.1 | 76,4 | 71,6 | 72,6 |
Nguồn ACR-F và PS ACR-F (dB) | 91,4 | 88.1 | 85,4 | 86.3 | 76,9 | 69.1 | 67,9 |
Suy hao trở lại (RL, dB) | 40,9 | 41.3 | 37,9 | 35 | 30.7 | 22.7 | 19.7 |
Lưu ý: Các giá trị phản ánh trong bảng trên thường được đo theo tiêu chuẩn IEC 61156-9.
thông số vật lý | |
Kích thước dây dẫn (giá trị danh nghĩa) |
4×2×0,57 (AWG23)
|
Đường kính ngoài của cáp (danh nghĩa giá trị) |
7.3mm
|
Trọng lượng (305m, có kiện hàng, giá trị danh nghĩa) |
18kg
|
Tính chất điện | |
Điện trở một chiều (20℃ ) |
93,8Ω/km
|
công suất trái đất | ≦ 5,6 nF/100m (@1kHz) |
Trở kháng đặc trưng 100MHz |
100Ω±15Ω
|
Tính chất cơ học | |
Bán kính uốn tối thiểu (động) |
29mm
|
Bán kính uốn tối thiểu (tĩnh) |
58mm
|
Căng thẳng cài đặt tối đa |
100N
|
Khả năng chống đùn | 1000N/10cm |
Tính dễ cháy (LSZH) | |
Khả năng chống cháy (của dây đơn) | GB/T 18380.12 (IEC 60332-1-2) |
Khả năng chống cháy (của dây bó) | GB/T 18380,35 (IEC 60332-3-24) |
mật độ khói | GB/T 17651 (IEC 61034-1/-2) |
Khí Halogen Nguy Hiểm | GB/T 17650.1/.2 (IEC 60754-1/-2) |
