Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: TC
Chứng nhận: UL, RoSH, REACH, CE
Số mô hình: S / FTP-11-7-4P
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50 hộp
Giá bán: negotiable
chi tiết đóng gói: Bao bì đi biển
Điều khoản thanh toán: Western Union, T / T, L / C, MoneyGram
Type: |
Cat 7 S/FTP |
Conductor Material: |
99.99% BC |
Conductor OD: |
23 AWG |
Length: |
305 m/box |
Braid Shield: |
Tinned copper |
Insulation: |
HDPE |
Fire Rating CM/CMR: |
UL 1581/ UL 1666 |
Rip Cord: |
Yes |
Type: |
Cat 7 S/FTP |
Conductor Material: |
99.99% BC |
Conductor OD: |
23 AWG |
Length: |
305 m/box |
Braid Shield: |
Tinned copper |
Insulation: |
HDPE |
Fire Rating CM/CMR: |
UL 1581/ UL 1666 |
Rip Cord: |
Yes |
Cáp CAT 7, Cáp mạng CAT 7, Cáp Ethernet CAT 7, SFTP, Ứng dụng cáp SFTP CAT 7
Loại 7, cáp mạng được bảo vệ kép (S / FTP) với4 cặp, hỗ trợ băng thông 600MHz và 10G Base-T ở 100 m, đặc biệt hữu ích cho việc kết nối máy chủ, công tắc, tấm vá và các thiết bị khác trong trung tâm dữ liệu, cũng như hệ thống cáp cấu trúc băng thông cao.
So với loại 6, loại 7 dây cáp được bảo vệ cóbăng thông cao hơn do thiết kế lá chắn S/FPvà cung cấp hiệu suất NEXT và ANEXT cao hơn so với phổ biến không bị che chắn Cat6a.Power Over Ethernet (POE/POE+).
Tính năng sản phẩm

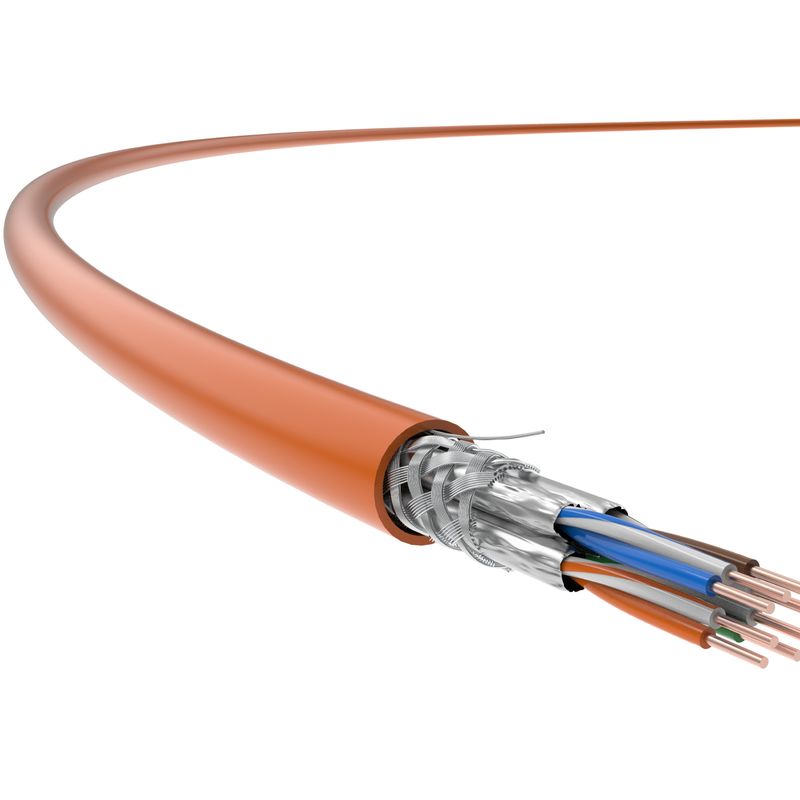

Loại 7, cáp bảo vệ 8 lõi, sử dụngBộ chắn cặp và cấu trúc bộ chắn tổng thể, vớimột tấm chắn nhôm riêng biệt cho mỗi cặp và một tấm chắn trâu lưới đồng đóng hộp tổng thể.
Điều này tối ưu hóa hiệu suất Near End Crosstalk / Far End Crosstalk (NEXT / FEXT) và Alien Near End Crosstalk (ANEXT), do đó dẫn đến tần số truyền tối đa là 600MHz.
Cáp bảo vệ trong nhà loại 7 của TC phù hợp và vượt quá tiêu chuẩn quốc tế.
Nó cung cấpGiao thông rất bí mậttrong các ứng dụng mạng tốc độ cao, giúp thống nhất nền tảng cáp của các ứng dụng mạng hiện tại, cũng hỗ trợ các ứng dụng mới trong tương lai cũng như các ứng dụng POE / POE,để tất cả các loại thông tin từ email đến video đa phương tiện có thể được truyền trong cùng một bộ hệ thống tốc độ cao.
Tiêu chuẩn ứng dụng
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
Chi tiết kỹ thuật
| Hiệu suất truyền tải | Nhóm 6A | Con mèo.7 | TC | ||||
| Tần số (MHz) | 4 | 10 | 100 | 250 | 500 | 600 | 800 |
| IL Sự suy giảm (dB/100M) | 3.6 | 5.6 | 17.9 | 28 | 41 | 46 | 52 |
| Sự suy giảm qua sóng gần cuối (NEXT, dB) | 100 | 100 | 100 | 100 | 92 | 90 | 84 |
| NEXT Power và PS NEXT (dB) | 97 | 97 | 97 | 97 | 89 | 87 | 81 |
| Sự suy giảm thông tin qua sóng cùng cấp độ (ACR-F, dB) | 98 | 98 | 78 | 69 | 56 | 45 | 39 |
| Năng lượng ACR-F và PS ACR-F (dB) | 95 | 95 | 75 | 66 | 53 | 42 | 36 |
| Mất trở lại (RL, dB) | 30 | 33 | 33 | 28 | 26 | 25 | 23 |
Lưu ý: Các giá trị được phản ánh trong bảng trên thường được đo, theo IEC 61156-9.
| Thông số kỹ thuật vật lý | |
| Kích thước dây dẫn (giá trị danh nghĩa) |
4 × 2 × 0,57 (AWG23)
|
| Chiều kính bên ngoài của cáp (tiêu đề) giá trị) |
7.5mm
|
| Trọng lượng (305m, với gói, giá trị danh nghĩa) |
21kg
|
| Tính chất điện | |
| Kháng điện DC (20°C) |
93.8Ω/km
|
| Khả năng của trái đất | ️ 5,6 nF/100m (@ 1kHz) |
| Kháng đặc trưng 100MHz |
100Ω±25Ω
|
| Mất chuyển đổi ngang (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Đường trượt chậm | 25ns/100m |
| NVP |
74%
|
| Power Over Ethernet (POE) | Tăng cường Power Over Ethernet theo IEEE 802.3at |
| Tính chất cơ học | |
| Phân tích uốn cong tối thiểu (dinamic) |
30mm
|
| Phân tích uốn cong tối thiểu (chắc chắn) |
60mm
|
| Năng lượng cố định tối đa | 100N |
| Khả năng chống ép | 1000N/10cm |
| Khả năng chống sốc | ≥ 10 lần |
| Phạm vi nhiệt độ lắp đặt | -0°C ~ +40°C |
| Phạm vi nhiệt độ hoạt động | -20°C ~ +75°C |
| Khả năng cháy (PVC) | |
| Kháng cháy PVC |
GB/T 18380.12 (IEC 60332-1-2)
|
| Đánh giá lửa CM |
UL 1581/ UL 1666
|
| Khả năng cháy (LSZH) | |
| Chống cháy (trong một dây) | GB/T 18380.12 (IEC 60332-1-2) |
| Kháng cháy (của dây đai đúc) | GB/T 18380.35 (IEC 60332-3-24) |
| Mật độ khói | GB/T 17651 (IEC 61034-1/-2) |
| Khí halogen nguy hiểm | GB/T 17650.1/.2 (IEC 60754-1/2) |
