Điểm nổi bật
Cáp quang trong nhà Singlemode
,cáp quang trong nhà giáp PSP
,cáp chứa thạch Singlemode Gel
-
Đăng kíTrong nhà
-
Loại sợiChế độ đơn
-
Số sợitùy chỉnh
-
Đạt tiêu chuẩnYD / T 1258,4; ICEA- 596; GR-409; IEC 60794; IEC 60331-25
-
Độ bền kéo cho phép400/1000
-
Khả năng chống nghiền được phép1000/3000
-
Bán kính uốn cong20D / 10D
-
Màu sắcmàu đen
-
Nguồn gốcTrung Quốc
-
Hàng hiệuTC
-
Chứng nhậnUL, RoSH, REACH, CE
-
Số mô hìnhGJFZY53 (FR)

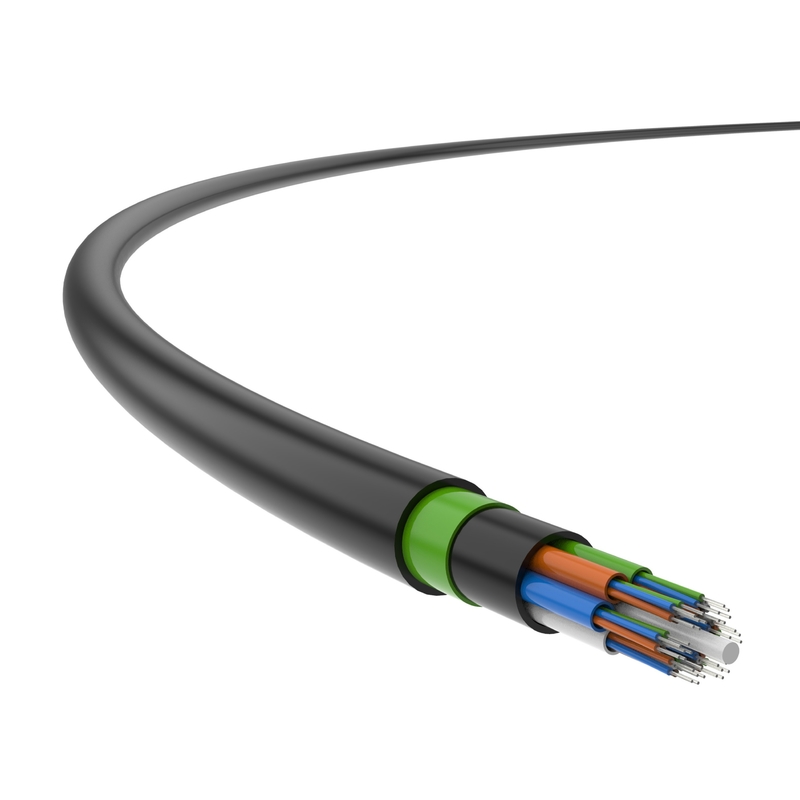

Cáp quang trong nhà PSP Armor Cáp quang Singlemode Gel Jelly
Cáp quang làm đầy thạch, Cáp quang làm đầy gel, Cáp quang chống cháy, Ứng dụng cáp quang SM / MM
Cáp quang chống cháy được thiết kế để sử dụng trong hệ thống cáp cấu trúc trong nhà cũng như kết nối giữa các thiết bị phân phối cáp quang ngoài trời và trong nhà.
Bên trong cáp quang GJFZY53 chống cháy,Sợi 250µmđược định vị trong các ống lỏng làm bằng vật liệu polyester có mô đun cao, chứa đầy các hợp chất chống nước.
Cáp quang được căn giữa bởi một bộ phận cường độ phi kim loại.Đối với một số cáp quang có nhiều lõi,một lớp PEnên được thêm vào bên ngoài.
Các ống lỏng được bện xung quanh bộ cường lực thành một lõi cáp tròn và nhỏ gọn.Bên ngoài lõi, một lớp áo bên trong chống cháy được ép đùn.Áo giáp PSPsau đó được áp dụng theo chiều dọc trước khi một áo khoác bên ngoài bằng polyetylen (PE) được ép lên trên nó.
Tính năng sản phẩm
- Cáp quang chống cháy cung cấp hiệu suất cơ học cao, hiệu suất nhiệt độ và khả năng chống cháy;
- Vật liệu ống lỏng có khả năng chống hiệu suất thủy phân tốt và độ bền cao;
- Các loại gel đặc biệt được làm đầy bên trong các ống lỏng, rất quan trọng đối với việc bảo vệ các sợi quang học;
- Cáp quang được xử lý thủ công nghiêm ngặt và thiết kế hợp lý một cách khoa học;
- Áo khoác được làm bằngvật liệu nhôm-PE.
Tiêu chuẩn ứng dụng
YD / T 1258,4;ICEA- 596;GR-409;IEC 60794;IEC 60331-25
| Mã màu (2-12 lõi) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | số 8 | 9 | 10 | 11 | 12 |
| Màu xanh da trời | Quả cam | màu xanh lá | Màu nâu | Đá phiến | Trắng | Màu đỏ | Màu đen | Màu vàng | màu tím | Hoa hồng | Aqua |
| Ngọn lửa Sức cản |
Tiêu chuẩn dễ cháy cho dây đơn: | GB / T 18380.12- 2008 |
Tiêu chuẩn về tính dễ cháy cho dây chùm: | GB / T 18380,35- 2008 |
|
Áo khoác: Bóc sợi cáp dài 50mm, đặt ngang áo khoác trống và đốt trong 4-5 giây, dùng đèn cồn;sau khi nguồn lửa dập tắt chưa đầy 2 giây;
|
||||
Chi tiết kỹ thuật
| Tính chất quang học | ||||||
| Loại quang học Chất xơ |
Sự suy giảm | Mũi tiêm Băng thông (OFL) |
Phương thức hiệu quả Băng thông |
10 Liên kết Ethernet Chiều dài SX |
Min.Bán kính uốn cong (mm) |
|
| 1310nm / 1550nm | 850 / 1300nm | 850nm | 850nm | |||
| Giá trị điển hình (dB / km) | Tối đaGiá trị (dB / km) | MHz · km | MHz · km | |||
| SM 9/125 | 0,36 / 0,22 | 0,4 / 0,3 | / | / | / | 16 |
| 850nm / 1300nm | ||||||
| Giá trị tiêu biểu (dB / km) |
Tối đaGiá trị (dB / km) |
|||||
| MM62.5 / 125 OM1 | 3.0 / 1.0 | 3,5 / 1,5 | ≥ 200/500 | / | / | 30 |
| MM50 / 125 OM2 | 3.0 / 1.0 | 3,5 / 1,5 | ≥ 500/500 | / | ≥ 150 | 30 |
| MM50 / 125 OM3 | 3.0 / 1.0 | 3,5 / 1,5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
| MM50 / 125 OM4 | 3.0 / 1.0 | 3,5 / 1,5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
| Thông số kỹ thuật cấu trúc | ||||
| Số lượng sợi | Trọng lượng (kg / km) | Độ bền kéo cho phép Dài hạn / Ngắn hạn, N |
Khả năng chống nghiền được phép Dài hạn / Ngắn hạn, N / 100mm |
Bán kính uốn cong Động / Tĩnh, mm |
| 6 ～ 36 | 239 | 400/1000 | 1000/3000 | 20D / 10D |
| 48 ～ 60 | 260 | 400/1000 | 1000/3000 | 20D / 10D |
| 72 | 277 | 400/1000 | 1000/3000 | 20D / 10D |
| 96 | 329 | 400/1000 | 1000/3000 | 20D / 10D |
