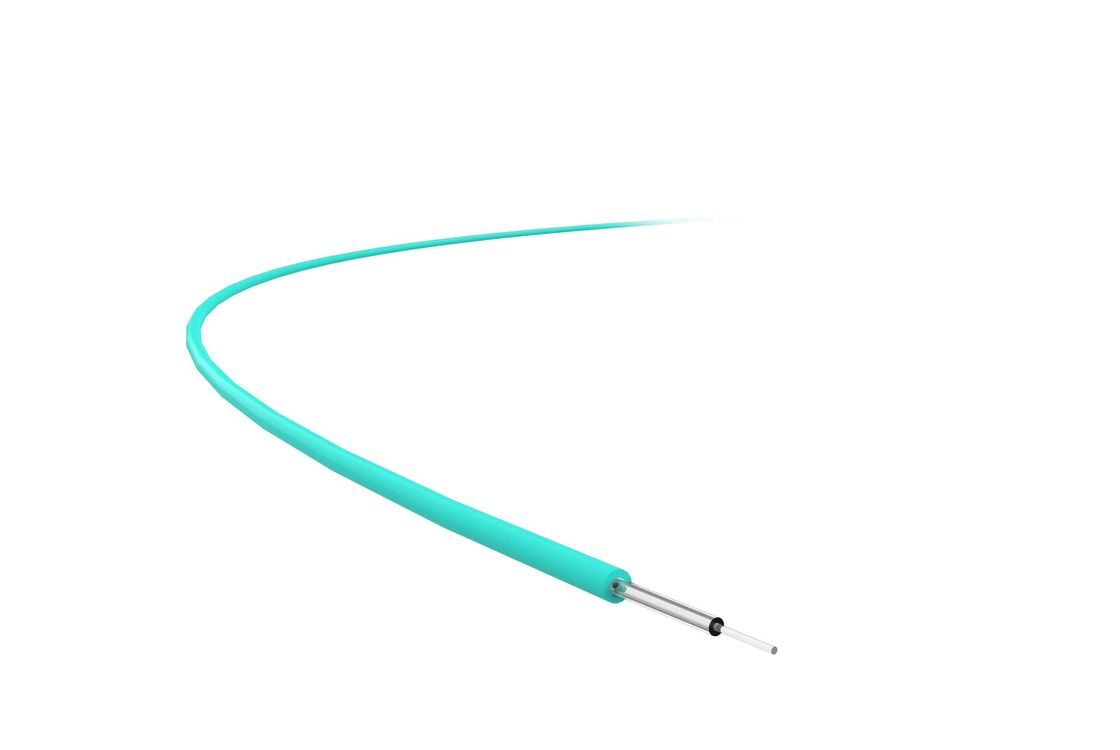

Graded Index Fiber Optic Cable 1300nm Om3 Multimode Fiber

Cáp quang chỉ số phân loại Cáp quang đa chế độ 1300nm Om3

Sản phẩm - Cáp quang
  • Điểm nổi bật

    Cáp quang TC rosh

    ,

    Cáp quang TC 1300 nm

    ,

    Sợi đa chế độ 1300nm om3

  • Bước sóng phân tán bằng không
    1295-1320 nm
  • Gián đoạn một phần
    ≤ 0,1 dB
  • Suy giảm tính không đồng nhất
    ≤ 0,1 dB
  • Đường kính lõi
    50 ± 2,5 μm
  • Tính không tuần hoàn của cốt lõi
    ≤6,0%
  • Đường kính ốp
    125 ± 1 μm
  • Kiểm tra độ căng
    ≥9,0 N
  • Thông số mỏi động
    ≥ 25
  • Nguồn gốc
    Trung Quốc
  • Hàng hiệu
    TC
  • Số mô hình
    Đa chế độ OM3

Cáp quang chỉ số phân loại Cáp quang đa chế độ 1300nm Om3

  • Graded Index Fiber Optic Cable 1300nm Om3 Multimode Fiber
Nhận giá Liên hệ với bây giờ

Ứng dụng sản phẩm



Sợi OM3 50 / 125μm là loại đa chế độ chỉ số được phân cấp có tính năng đường kính lõi 50μm và đường kính lớp phủ 125μm.



Nó được tối ưu hóa toàn diện bằng Laser phát ra bề mặt khoang dọc (VCSEL) ở bước sóng 850nn trên cơ sở sợi OM2 và vượt qua thử nghiệm Độ trễ phương thức vi sai (DMD) để đạt được băng thông cao hơn và suy hao thấp hơn, đồng thời nhận ra khoảng cách ngắn cao tốc độ truyền dữ liệu (sợi OM3 hỗ trợ 10GBase-SR 300m, 40GBase-SR4 và 100GBase-SR10 100m).



Sợi phù hợp với các cấu trúc khác nhau của cáp quang, chẳng hạn như cáp sợi ruy-băng, cáp ống lỏng bện, cáp sợi lõi có rãnh, cáp quang ống trung tâm, cáp quang có đệm chặt chẽ, v.v. và nó tương thích với các sợi sử dụng các công nghệ sản xuất khác nhau.





Tính năng sản phẩm



Chất xơ lý tưởng cho Bước sóng hoạt động 850nn và 1300nm;nó tối ưu hóa Laser phát ra bề mặt khoang dọc (VCSEL) với độ suy giảm thấp và băng thông cao;khả năng bảo vệ lớp phủ và đặc tính thủy tinh của nó có hiệu suất tuyệt vời.





Chi tiết kỹ thuật



Tính chất quang học Điều kiện Giá trị Đơn vị
Sự suy giảm 850nm ≤2.80 dB / km
1300nm ≤0,60 dB / km
Băng thông tiêm 850nm ≥200 MHz.km
1300nm ≥500 MHz.km
Khẩu độ số (NA)
0,200 ± 0,015
Chỉ số khúc xạ nhóm 850nm
1.482
1300nm
1.477
Bước sóng phân tán bằng không
1295-1320nm
Độ dốc không phân tán
1295nm -1300nm
 ≤0,001 ps / (nm · km)
1300nm-1320nm
 ≤0,11 ps / (nm · km)
Suy hao Macrobend, 100 vòng tròn, bán kính 37,5mm 850nm ≤0,50 dB
1300nm ≤0,50 dB





Tán xạ trở lại (1300nm) Điều kiện Giá trị Đơn vị
Gián đoạn một phần   ≤0.1 dB
Suy giảm tính không đồng nhất   ≤0.1 dB
Các giá trị khác nhau của hai hướng và tán xạ ngược   ≤0.1 dB / km





Thuộc tính hình học Điều kiện Giá trị Đơn vị
Đường kính lõi
50 ± 2,5
 μm
Tính không tuần hoàn của cốt lõi   ≤6.0 %
Đường kính ốp   125 ± 1 μm
Ốp không tuần hoàn   ≤2.0 %
Độ lệch đồng tâm lõi / lớp phủ   ≤1,5 μm
Đường kính lớp phủ   245 ± 10 μm
Lớp phủ / Lớp phủ Độ lệch đồng tâm   ≤12.0 μm





Thuộc tính môi trường (850nm và 1300nm) Điều kiện Giá trị Đơn vị
Suy giảm nhiệt độ bổ sung   ≤0,15 dB / km
Sự suy giảm bổ sung của vòng tròn nhiệt độ và độ ẩm   ≤0,20 dB / km
Suy giảm bổ sung của lão hóa ngâm   ≤0,20 dB / km
Sự suy giảm bổ sung của hệ thống sưởi bằng nhiệt nhiệt   ≤0,20 dB / km
Lão hóa nhiệt khô   ≤0,20 dB / km





Tính chất cơ học Điều kiện Giá trị Đơn vị
Kiểm tra độ căng   ≥9.0 NS
Macrobend Mất thêm 850nm ≤0,5 dB
Lực tước lớp phủ Giá trị trung bình điển hình 1,4 NS
  Giá trị cao ≥1,3 ≤8,9 NS
Thông số mỏi động (Nd) ≥25
