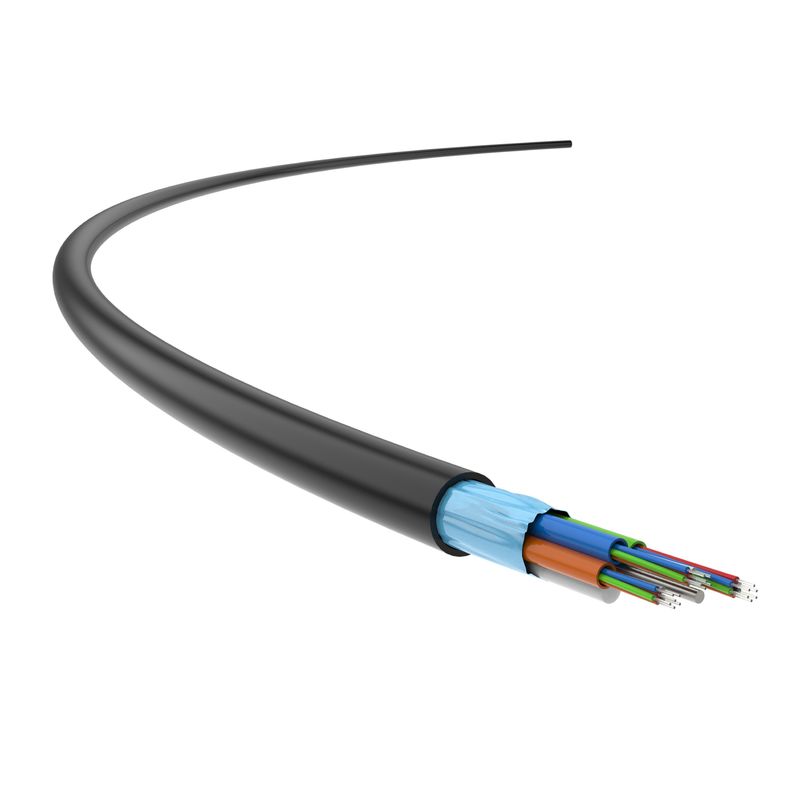

Cáp quang nhôm bọc thép, Ứng dụng cáp quang ống lỏng bện
Cáp quang nhôm bọc thép, cáp quang ống rời bện được sử dụng chủ yếu cho kết nối cáp quang ngoài trời cũng như xây dựng các đường ống dẫn đường trục và kết nối cầu liên kết.
Bên trong cáp quang nhôm bọc thép, Sợi 250µm (một chế độ hoặc đa chế độ)được định vị trong các ống rời làm bằng vật liệu polyester có mô đun cao, chứa đầy các hợp chất chống nước.Cáp quang được căn giữa bởi một bộ phận cường độ kim loại.Đối với một số loại cáp quang có nhiều lõi, bên ngoài nên phủ thêm một lớp PE.Các ống lỏng (và chất độn) được bện xung quanh bộ phận cường lực thành một lõi cáp tròn và nhỏ gọn bên trong chứa đầy các thành phần chống nước.Áo giáp APL được sơn theo chiều dọc trước khi áo khoác polyetylen (PE) được ép lên trên nó.
Tính năng sản phẩm
Tiêu chuẩn ứng dụng
YD / T 901, IEC 60793, SO / IEC11801
Mã màu (2-12 lõi) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | số 8 | 9 | 10 | 11 | 12 |
Màu xanh da trời | quả cam | Màu xanh lá | màu nâu | Đá phiến | trắng | màu đỏ | Đen | Màu vàng | màu tím | Hoa hồng | Aqua |
Ngọn lửa Sức cản |
Tiêu chuẩn dễ cháy cho dây đơn: | GB / T 18380.12- 2008 |
Tiêu chuẩn về tính dễ cháy cho dây bó: | GB / T 18380,35- 2008 |
Áo khoác: Bóc sợi cáp dài 50mm, đặt ngang áo khoác trống và đốt trong 4-5 giây, dùng đèn cồn;sau khi nguồn lửa dập tắt chưa đầy 2 giây;
|
Chi tiết kỹ thuật
Tính chất quang học | ||||||
Loại quang học Chất xơ |
Sự suy giảm | Mũi tiêm Băng thông (OFL) |
Phương thức hiệu quả Băng thông |
10 Liên kết Ethernet Chiều dài SX |
Tối thiểu.Bán kính uốn cong (mm) |
|
1310nm / 1550nm | 850 / 1300nm | 850nm | 850nm | |||
Giá trị tiêu biểu (dB / km) | Tối đaGiá trị (dB / km) | MHz · km | MHz · km | |||
SM 9/125 | 0,36 / 0,22 | 0,4 / 0,3 | / | / | / | 16 |
850nm / 1300nm | ||||||
Giá trị tiêu biểu (dB / km) |
Tối đaGiá trị (dB / km) |
|||||
MM62.5 / 125 OM1 | 3.0 / 1.0 | 3,5 / 1,5 | ≥ 200/500 | / | / | 30 |
MM50 / 125 OM2 | 3.0 / 1.0 | 3,5 / 1,5 | ≥ 500/500 | / | ≥ 150 | 30 |
MM50 / 125 OM3 | 3.0 / 1.0 | 3,5 / 1,5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
MM50 / 125 OM4 | 3.0 / 1.0 | 3,5 / 1,5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
Thông số cấu trúc | |||||||
Số lượng lõi | Lõi của ống lỏng | Thành viên sức mạnh | Đường kính bên ngoài của ống lỏng | Độ dày của ống lỏng | Đai nhôm | Độ dày của áo khoác (mm) | Áo khoác bên ngoài bằng sợi quang (mm) |
2 ~ 30 | 6 | 1,30 * 1 ± 0,1 | ≥1,60 | ≥0,28 | 0,20 ± 0,01 | ≥1,50 | 8,3 ± 0,3 |
32 ~ 36 | 6 | 1,60 * 1 ± 0,1 | ≥1,60 | ≥0,28 | 0,20 ± 0,01 | ≥1,50 | 8,6 ± 0,3 |
38 ~ 60 | 12 | 1,50 * 1 ± 0,1 | ≥1,60 | ≥0,28 | 0,20 ± 0,01 | ≥1,50 | 8,8 ± 0,3 |
72 | 12 | 1,80 * 1 ± 0,1 | ≥1,60 | ≥0,28 | 0,20 ± 0,01 | ≥1,50 | 9,2 ± 0,3 |
96 | 12 | 2,0 / 3,3 * 1 ± 0,2 | ≥1,60 | ≥0,28 | 0,20 ± 0,01 | ≥1,50 | 10,8 ± 0,3 |
120 | 12 | 2,0 / 4,4 * 1 ± 0,2 | ≥1,60 | ≥0,28 | 0,22 ± 0,01 | ≥1,50 | 12,1 ± 0,3 |
144 | 12 | 2,0 / 5,8 * 1 ± 0,2 | ≥1,60 | ≥0,28 | 0,22 ± 0,01 | ≥1,50 | 13,5 ± 0,3 |
Tính chất cơ học | |||
Không. | Tên | Yêu cầu | |
1 | Độ bền kéo cho phép, N | Thời gian ngắn | 1500 |
Dài hạn | 600 | ||
2 | Khả năng chống nghiền được phép, N / 100mm | Thời gian ngắn | 1000 |
Dài hạn | 300 | ||
3 | Bán kính uốn cong, mm | Tĩnh | 10D |
Năng động | 20D |
