Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: TC
Số mô hình: Đa chế độ OM4
Điều khoản thanh toán & vận chuyển
Bước sóng phân tán bằng không: |
1295-1320nm |
Sự gián đoạn một phần: |
0,1 db |
Sự không đồng nhất suy giảm: |
0,1 db |
Đường kính lõi: |
50 ± 2,5 μm |
Không mạch lõi: |
.6,0 % |
đường kính ốp: |
125 ± 1 m |
Kiểm tra căng thẳng: |
≥9,0 n |
Thông số mệt mỏi động: |
≥ 25 |
Bước sóng phân tán bằng không: |
1295-1320nm |
Sự gián đoạn một phần: |
0,1 db |
Sự không đồng nhất suy giảm: |
0,1 db |
Đường kính lõi: |
50 ± 2,5 μm |
Không mạch lõi: |
.6,0 % |
đường kính ốp: |
125 ± 1 m |
Kiểm tra căng thẳng: |
≥9,0 n |
Thông số mệt mỏi động: |
≥ 25 |
Ứng dụng sản phẩm

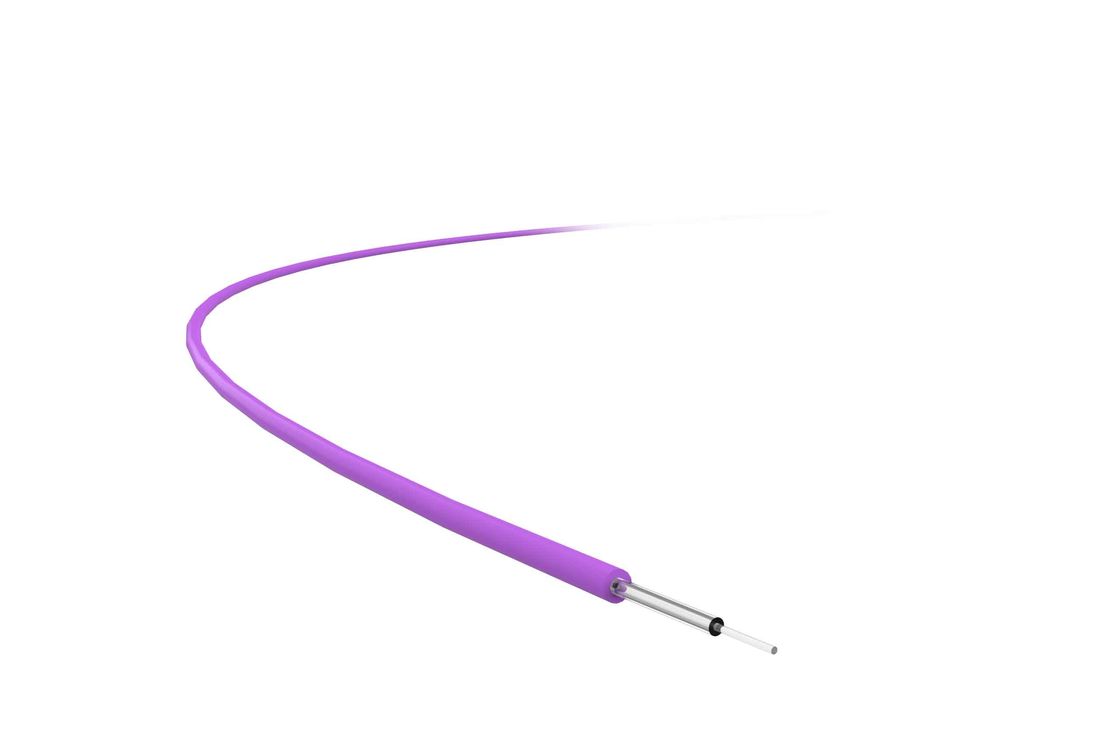

Sợi OM4 50/125μm là một loại đa phương thức chỉ số phân cấp có tính năngcó đường kính lõi 50μm và đường kính lớp phủ 125μm.
So với sợi OM3, nó được tối ưu hóa thêm Laser phát xạ bề mặt khoang dọc (VCSEL) ở bước sóng 850 nm và hỗ trợ 10GBase-SR 550m, 40GBase-SR4 và 100GBase-SR10 150m.
Sợi OM4 làlý tưởng choGiao thông 40G/100Gvì khoảng cách truyền của nó tăng 50% so với OM3. Sợi đa chế độ OM4 áp dụng cho các cấu trúc khác nhau của cáp sợi quang, chẳng hạn như cáp sợi ruột, cáp ống lỏng,cáp sợi lõi khe, cáp quang sợi ống trung tâm, cáp quang sợi đệm chặt chẽ, v.v., và nó tương thích với các sợi khác với các công nghệ sản xuất khác nhau.
Tính năng sản phẩm
Sợi là lý tưởng cho850 nm và 1300 nm bước sóng hoạt động.Nó tối ưu hóa Vertical Cavity Surface-Emitting Laser (VCSEL) với độ giảm nhẹ thấp và băng thông cao.Hiệu suất tuyệt vời.
Chi tiết kỹ thuật
| Tính chất quang học | Điều kiện | Giá trị | Đơn vị |
| Sự suy giảm | 850nm | ≤2.80 | dB/km |
| 1300nm | ≤0.60 | dB/km | |
| Băng thông tiêm | 850nm | ≥ 200 | MHz.km |
| 1300nm | ≥ 500 | MHz.km | |
| Mở số (NA) |
0.200 ± 0.015
|
||
| Chỉ số khúc xạ nhóm | 850nm |
1.482
|
|
| 1300nm |
1.477
|
||
| Độ dài sóng phân tán bằng không |
1295-1320nm
|
||
| Độ nghiêng phân tán bằng không |
1295nm -1300nm
|
≤0.001 | ps/(nm·km) |
|
1300nm-1320nm
|
≤0.11 | ps/(nm·km) | |
| Mất Macrobend, 100 vòng tròn, bán kính 37,5mm | 850nm | ≤0.50 | dB |
| 1300nm | ≤0.50 | dB | |
| Phân tán ngược (1300nm) | Điều kiện | Giá trị | Đơn vị |
| Sự gián đoạn một phần | ≤0.1 | dB | |
| Sự suy giảm không đồng nhất | ≤0.1 | dB | |
| Các giá trị khác nhau của phân tán hai chiều và ngược | ≤0.1 | dB/km |
| Tính chất hình học | Điều kiện | Giá trị | Đơn vị |
| Chiều kính lõi |
50±2.5
|
μm | |
| Trọng tâm không tuần hoàn | ≤ 6.0 | % | |
| Chiều kính lớp phủ | 125±1 | μm | |
| Không hình tròn lớp phủ | ≤2.0 | % | |
| Sự lệch về độ tập trung của lõi/bọc | ≤1.5 | μm | |
| Chiều kính lớp phủ | 245±10 | μm | |
| Phản lệch độ tập trung của lớp phủ / lớp phủ | ≤120 | μm |
| Tính chất môi trường (850nm và 1300nm) | Điều kiện | Giá trị | Đơn vị |
| Thêm làm giảm nhiệt độ | ≤0.15 | dB/km | |
| Thêm làm suy yếu vòng tròn nhiệt độ và độ ẩm | ≤0.20 | dB/km | |
| Thêm làm giảm sự lão hóa bằng cách ngâm | ≤0.20 | dB/km | |
| Sự suy giảm bổ sung của sưởi ấm thủy nhiệt | ≤0.20 | dB/km | |
| Sức lão hóa bằng nhiệt khô | ≤0.20 | dB/km |
| Tính chất cơ học | Điều kiện | Giá trị | Đơn vị |
| Kiểm tra căng thẳng | ≥ 90 | N | |
| Mất thêm Macrobend | 850nm | ≤0.5 | dB |
| Lực tháo lớp phủ | Giá trị trung bình điển hình | 1.4 | N |
| Giá trị đỉnh | ≥1,3 ≤8.9 | N | |
| Định số mệt mỏi động (Nd) | ≥ 25 | ||
