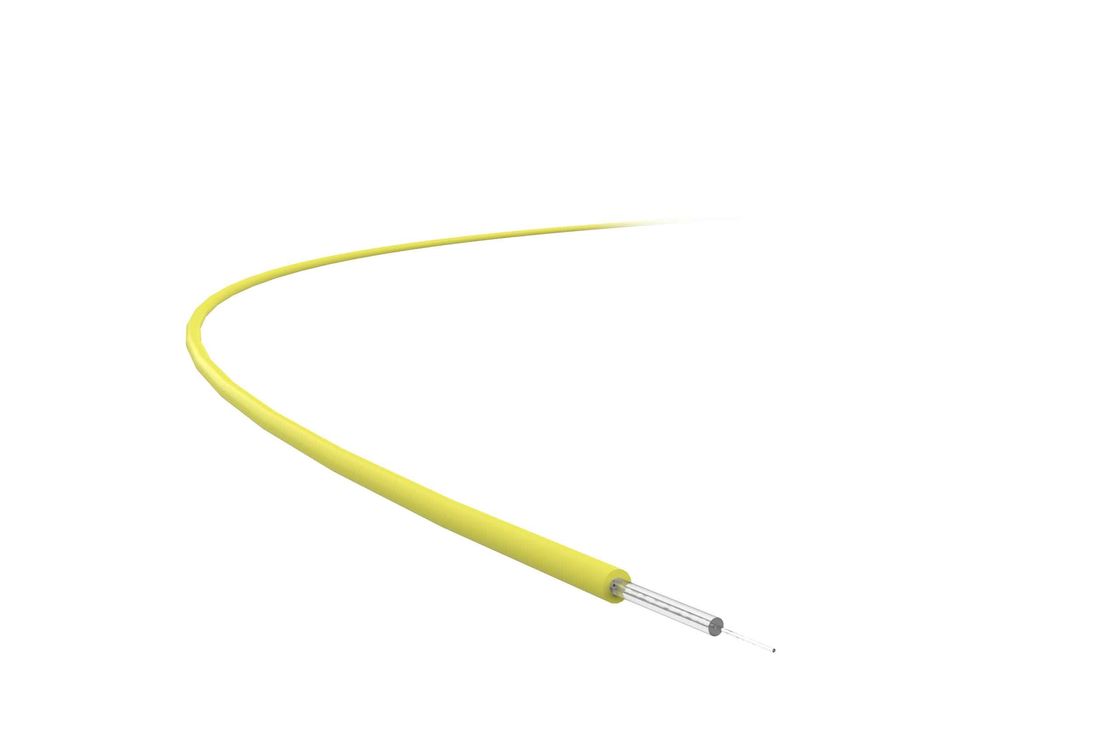

G.657A2 Om4 Single Mode Fiber Bend Insensitive Fiber Cable Access Network

Mạng truy cập cáp quang không nhạy cảm bằng sợi quang đơn mode G.657A2 Om4

Sản phẩm - Cáp quang
  • Điểm nổi bật

    Sợi đơn mode 1322 nm om4

    ,

    sợi đơn mode 0

    ,

    8dB om4

  • Mini. Mini. Bend Radius Bán kính uốn cong
    7,5 mm
  • Bước sóng
    1260 nm đến 1625 nm
  • Single Fiber Max. Đơn sợi tối đa. Value Giá trị
    0,2 PS / √km
  • Bước sóng phân tán bằng không
    1300-1322 nm
  • Đường kính ốp
    125 ± 0,7 μm
  • Đường kính lớp phủ
    245 ± 5 μm
  • Lớp phủ không tuần hoàn
    ≤ 3,0%
  • Độ dọc
    ≥4 m
  • Nguồn gốc
    Trung Quốc
  • Hàng hiệu
    TC
  • Số mô hình
    Singlemode G.657A2

Mạng truy cập cáp quang không nhạy cảm bằng sợi quang đơn mode G.657A2 Om4

  • G.657A2 Om4 Single Mode Fiber Bend Insensitive Fiber Cable Access Network
Nhận giá Liên hệ với bây giờ

Ứng dụng sản phẩm



Uốn cong sợi đơn mode không nhạy cảm cho mạng truy cập tự hào có tất cả các tính năng mà sợi quang không phân tán dịch chuyển có và tận hưởng hiệu suất uốn tuyệt vời hơn nữa tại 1260nm-1625nm bước sóng truyền.



Trong điều kiện yêu cầu uốn cong bước sóng dài, bán kính uốn cong của nó là giảm thiểu đến 7,5mm, trong khi nó bổ sung độ suy giảm ở bước sóng 1625nm là 0,8dB.Sợi áp dụng cho các cấu trúc khác nhau của cáp quang, đặc biệt đối với cáp có đệm chặt và cáp thả, lý tưởng cho Cáp quang đến nhà (FTTH) và Cáp quang đến tòa nhà (FTTB).





Tính năng sản phẩm



Bẻ cong sợi quang đơn mode không nhạy cho mạng truy cập vượt quá các thông số được chỉ định trong Tiêu chuẩn ITU-T G.652.D / G.657.A2 và IEC60973-2-50 B1.3 / B6.



Nó đầu tư vào công nghệ VAD mang lại cấu hình chỉ số khúc xạ ổn định của sợi singlemode, kích thước hình học chính xác và hiệu suất uốn cực tốt.Sợi singlemode có hoàn toànloại bỏ sự hấp thụ nước xung quanh 1383nm, cung cấp các bước sóng truyền dẫn mở rộng từ 1260nm đến 1625nm;hiệu suất uốn vượt trội của nó có thể đáp ứng các nhu cầu đặc biệt về bán kính uốn cong;nó tương thích với các sợi hiện có theo Tiêu chuẩn G.652.D;kích thước hình học chính xác của nó đảm bảo tổn thất thấp và mối nối có độ bền cao;hơn nữa, PMD của nó đóng góp rất nhiều vào việc truyền tốc độ dữ liệu cao ở khoảng cách xa và trung bình.





Chi tiết kỹ thuật



Tính chất cơ học Điều kiện Đơn vị Giá trị
Kiểm tra độ căng   % ≥1.02
  NS ≥9,1
  Gpa ≥0,704
Lực tước lớp phủ Giá trị cao
Giá trị trung bình điển hình		 NS
NS		 1,3-8,9
1,9
Sức căng Xác suất Weibull 50 ％
Xác suất Weibull 15 ％		 Mpa
Mpa		 ≥4000
≥3050
Thông số mỏi động (Nd)     ≥20




Mất Macrobend Điều kiện Đơn vị Giá trị
10 vòng tròn Φ30mm 1550nm dB ≥0,3
10 vòng tròn Φ30mm 1625nm dB ≥0,1
10 vòng tròn Φ20mm 1550nm dB ≥0,1
10 vòng tròn Φ20mm 1625nm dB ≥0,2
10 vòng tròn Φ15mm 1550nm dB ≥0.4
10 vòng tròn Φ15mm 1625nm dB ≥0,8





Tính chất quang học Điều kiện Đơn vị Giá trị
Sự suy giảm 1310nm dB / km ≤0,36
1550nm dB / km ≤0,22
1383nm dB / km ≤0,35
1310-1625nm dB / km ≤0,36
Bước sóng phân tán bằng không   nm 1300-1322
Độ dốc không phân tán   ps / (nm · km) ≤0.091
Giá trị điển hình của độ dốc phân tán bằng không   ps / (nm · km) 0,086





Chế độ phân tán phân tán (PMD) Điều kiện Đơn vị Giá trị
Đơn sợi tối đa.Giá trị   PS / √km 0,2
Giá trị liên kết PMD (M = 20, Q = 0,01%)   PS / √km 0,1
Giá trị tiêu biểu   PS / √km 0,04
Bước sóng cắt λ   nm ≤1260
Bước sóng cắt λc   nm 1150－1330
Đường kính trường chế độ (MFD) 1310nm μm 8,7 ± 0,4
1550nm μm 9,8 ± 0,5
Chỉ số khúc xạ hiệu quả 1310nm   1.4672
1550nm   1.4683
Sự gián đoạn suy giảm 1310nm dB ≤0.03
1550nm dB ≤0.03





Thuộc tính hình học Điều kiện Đơn vị Giá trị
Đường kính ốp   μm 125 ± 0,7
Ốp không tuần hoàn   ％ ≤0,8
Độ lệch đồng tâm lõi / lớp phủ   μm ≤0,5
Đường kính lớp phủ   μm 245 ± 5
Lớp phủ / Lớp phủ Độ lệch đồng tâm   μm ≤12
Lớp phủ không tuần hoàn   ％ ≤3.0
Độ dọc   NS ≥4





Thuộc tính môi trường Điều kiện Đơn vị Giá trị
Sự suy giảm bổ sung của chu kỳ nhiệt độ －60 ℃ đến ＋ 85 ℃ dB / km ≤0.05
Sự suy giảm bổ sung của độ ẩm nhiệt độ lão hóa 85 ℃, RH85%, 30 ngày dB / km ≤0.05
Suy giảm bổ sung của lão hóa ngâm 23 ℃, 30 ngày dB / km ≤0.05
Sự suy giảm bổ sung của sự lão hóa do nhiệt khô 85 ℃, 30 ngày dB / km ≤0.05
