Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: TC
Số mô hình: Đa chế độ OM5
Điều khoản thanh toán & vận chuyển
Bước sóng phân tán bằng không: |
1295-1320nm |
Sự gián đoạn một phần: |
0,1 db |
Sự không đồng nhất suy giảm: |
0,1 db |
Đường kính lõi: |
50 ± 2,5 μm |
Core Non-Circularity: |
≤ 5.0 % |
Cladding Diameter: |
125±1 μm |
Kiểm tra căng thẳng: |
≥ 9.0 n |
Thông số mệt mỏi động: |
≥ 25 |
Bước sóng phân tán bằng không: |
1295-1320nm |
Sự gián đoạn một phần: |
0,1 db |
Sự không đồng nhất suy giảm: |
0,1 db |
Đường kính lõi: |
50 ± 2,5 μm |
Core Non-Circularity: |
≤ 5.0 % |
Cladding Diameter: |
125±1 μm |
Kiểm tra căng thẳng: |
≥ 9.0 n |
Thông số mệt mỏi động: |
≥ 25 |
Ứng dụng sản phẩm

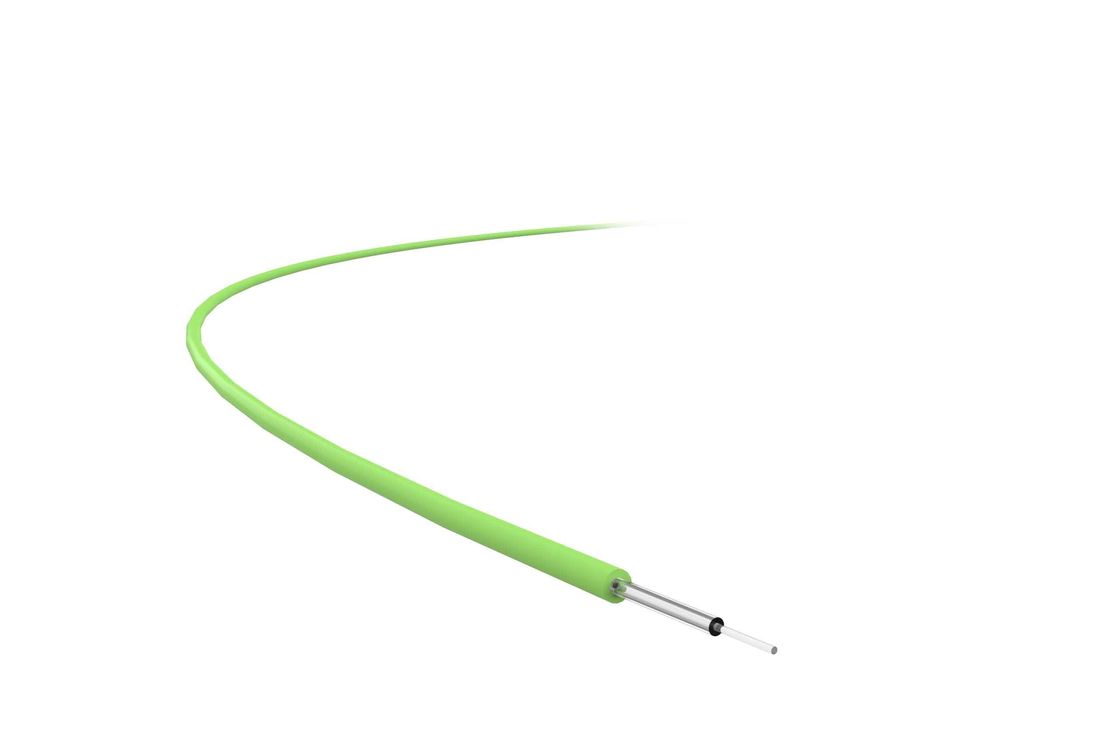

50/125μm sợi OM5 là loại đa phương thức chỉ số phân loại mới nhất có tính năngcó đường kính lõi 50μm và đường kính lớp phủ 125μm.
Yêu cầu băng thông modal hiệu quả (EMB) của 953nm đã được tăng lên.150m truyềndựa trên công nghệ SWDM (ở 850nm, 880nm, 910nm, và940nm bước sóng).
Tính năng sản phẩm
Sợi là lý tưởng cho850nm, 880nm, 910nm,và 940nm (SWDM) bước sóng hoạt động cũng như1300nm. Sự suy giảm thấp và băng thông cao của nó được tối ưu hóa cho truyền IEEE802.3z Gigabit Ethernet và bảo vệ lớp phủ và đặc tính thủy tinh của nó được hưởngHiệu suất tuyệt vời.
Chi tiết kỹ thuật
| Tính chất quang học | Điều kiện | Dữ liệu | Đơn vị |
| Sự suy giảm | 850nm | ≤2.30 | dB/km |
| 953nm | ≤1.70 | dB/km | |
| 1300nm | ≤0.60 | dB/km | |
| Băng thông tiêm | 850nm | ≥3500 | MHz.km |
| 953nm | ≥1850 | MHz.km | |
| 1300nm | ≥ 500 | MHz.km | |
| Độ dài 400Gb/s Ethernet | 150 | m | |
| Mở số (NA) | 0.200 ± 0.015 | ||
| Chỉ số khúc xạ nhóm | 850nm | 1.482 | |
| 1300nm | 1.477 | ||
| Độ dài sóng phân tán bằng không | 1295-1320nm | ||
| Độ nghiêng phân tán bằng không | 1295nm -1300nm | ≤0.001 | ps/(nm·km) |
| 1300nm-1320nm | ≤0.11 | ps/(nm·km) | |
| Mất Macrobend, 2 vòng tròn, bán kính 15mm | 850nm | ≤0.10 | dB |
| 1300nm | ≤0.11 | dB | |
| Phân tán ngược (1300nm) | Điều kiện | Giá trị | Đơn vị |
| Sự gián đoạn một phần | ≤0.1 | dB | |
| Sự suy giảm không đồng nhất | ≤0.1 | dB | |
| Các giá trị khác nhau của Bi-Direction và Back Scattering | ≤0.1 | dB/km |
| Tính chất hình học | Điều kiện | Giá trị | Đơn vị |
| Chiều kính lõi |
50±2.5
|
μm | |
| Trọng tâm không tuần hoàn | ≤5.0 | % | |
| Chiều kính lớp phủ | 125±1 | μm | |
| Không hình tròn lớp phủ | ≤2.0 | % | |
| Sự lệch về độ tập trung của lõi/bọc | ≤1.5 | μm | |
| Chiều kính lớp phủ | 245±10 | μm | |
| Phản lệch độ tập trung của lớp phủ / lớp phủ | ≤120 | μm |
| Tính chất môi trường (850nm và 1300nm) | Điều kiện | Giá trị | Đơn vị |
| Thêm làm giảm nhiệt độ | ≤0.1 | dB/km | |
| Thêm làm suy yếu vòng tròn nhiệt độ và độ ẩm | ≤0.1 | dB/km | |
| Thêm làm giảm sự lão hóa bằng cách ngâm | ≤0.20 | dB/km | |
| Sự suy giảm bổ sung của sưởi ấm thủy nhiệt | ≤0.20 | dB/km | |
| Sức lão hóa bằng nhiệt khô | ≤0.20 | dB/km |
| Tính chất cơ học | Điều kiện | Giá trị | Đơn vị |
| Kiểm tra căng thẳng | ≥ 90 | N | |
| Mất thêm Macrobend | 850nm | ≤0.5 | dB |
| Lực tháo lớp phủ | Giá trị trung bình điển hình | 1.4 | N |
| Giá trị đỉnh | ≥1,3 ≤8.9 | N | |
| Định số mệt mỏi động (Nd) | ≥ 25 | ||
