Cáp quang ống trung tâm Chế độ đơn / Ứng dụng cáp quang ngoài trời đa chế độ
Cáp quang Central Tube Cable được sử dụng chủ yếu để kết nối cáp quang ngoài trời cùng với việc xây dựng các mạng ứng dụng đường trục và các cầu nối liên kết.

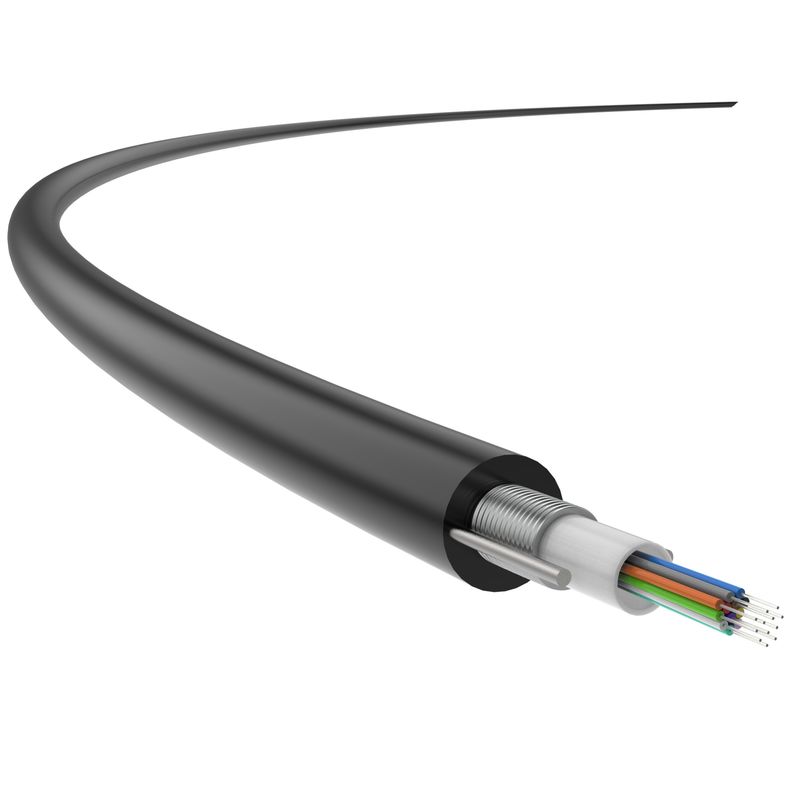

Bên trong cáp ống trung tâm, Sợi 250µm (một chế độ hoặc đa chế độ) được định vị trong các ống rời làm bằng vật liệu polyester có mô đun cao.
Các ống chứa đầy hợp chất chống nước được bọc lớp giáp PSP mạ crom kép.Giữa áo giáp và các ống, vật liệu ngăn nước được áp dụng để giữ cho cáp kín nước.Hai dây thép song song được đặt ở hai bên của lõi cáp và sau đó một áo khoác polyetylen (PE) được ép lên trên nó.
Tính năng sản phẩm
Tiêu chuẩn ứng dụng
YD / T 769;IEC 60793;ISO / IEC11801
Màu sắc Mã số |
1 | 2 | 3 | 4 | 5 | 6 | 7 | số 8 | 9 | 10 | 11 | 12 |
Màu xanh da trời | quả cam | Màu xanh lá | màu nâu | Đá phiến | trắng | màu đỏ | Đen | Màu vàng | màu tím | Hoa hồng | Aqua |
Mã màu (lõi 2-24) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | số 8 | 9 | 10 | 11 | 12 |
Màu xanh da trời | quả cam | Màu xanh lá | màu nâu | Đá phiến | trắng | màu đỏ | Đen | Màu vàng | màu tím | Hoa hồng | Aqua | |
13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | |
Vòng màu xanh + màu | Vòng màu cam + | Màu xanh lá cây + Vòng màu | Vòng màu nâu + màu | Đá phiến + Vòng màu | Vòng màu trắng + | Vòng màu đỏ + | Vòng màu đen + | Vòng màu vàng + màu | Violet + Vòng màu | Hoa hồng + Vòng màu | Vòng màu Aqua + |
Ngọn lửa Sức cản |
Tiêu chuẩn dễ cháy cho dây đơn: | GB / T 18380.12- 2008 |
Tiêu chuẩn về tính dễ cháy cho dây bó: | GB / T 18380,35- 2008 |
Áo khoác: Bóc sợi cáp dài 50mm, đặt ngang áo khoác trống và đốt trong 4-5 giây, dùng đèn cồn;sau khi nguồn lửa dập tắt chưa đầy 2 giây;
|
Chi tiết kỹ thuật
Tính chất quang học | ||||||
Loại quang học Chất xơ |
Sự suy giảm | Mũi tiêm Băng thông (OFL) |
Phương thức hiệu quả Băng thông |
10 Liên kết Ethernet Chiều dài SX |
Tối thiểu.Bán kính uốn cong (mm) |
|
1310nm / 1550nm | 850 / 1300nm | 850nm | 850nm | |||
Giá trị tiêu biểu (dB / km) | Tối đaGiá trị (dB / km) | MHz · km | MHz · km | |||
SM 9/125 | 0,36 / 0,22 | 0,4 / 0,3 | / | / | / | 16 |
850nm / 1300nm | ||||||
Giá trị tiêu biểu (dB / km) |
Tối đaGiá trị (dB / km) |
|||||
MM62.5 / 125 OM1 | 3.0 / 1.0 | 3,5 / 1,5 | ≥ 200/500 | / | / | 30 |
MM50 / 125 OM2 | 3.0 / 1.0 | 3,5 / 1,5 | ≥ 500/500 | / | ≥ 150 | 30 |
MM50 / 125 OM3 | 3.0 / 1.0 | 3,5 / 1,5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
MM50 / 125 OM4 | 3.0 / 1.0 | 3,5 / 1,5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
Thông số cấu trúc | ||||
Tên | Vật chất | Tham số | Cấu hình (2-12 lõi) | Cấu hình (13-24 lõi) |
Ống lỏng | PBT | Đường kính ngoài | 2,5 ± 0,1mm | 3,0 ± 0,1mm |
Độ dày | 0,40 ± 0,05 mm | 0,45 ± 0,05 mm | ||
Thành viên sức mạnh | Dây thép photphat hóa | Đường kính | 1.0mm * 2 | 1.0mm * 2 |
Đai composite thép-nhựa | PSP / EGE | Độ dày | 0,205mm | 0,205mm |
Áo khoác bên ngoài dây thép | GYXTW: PE GYXTZW: LSZH |
Tối thiểu.khoảng cách giữa áo khoác bên ngoài và dây thép | ≥0,8mm | ≥0,8mm |
Áo khoác ngoài bằng sợi quang | GYXTW: PE GYXTZW: LSZH |
Đường kính ngoài | ∮7,3 ± 0,3mm | ∮7,8 ± 0,3mm |
Phạm vi nhiệt độ cho áo khoác ngoài | -40 ℃ ~ + 60 ℃ | Suy hao bổ sung ở 20 ℃ | ≤0.1 |
Tính chất cơ học | |||
Không. | Tên | Yêu cầu | |
1 | Độ bền kéo cho phép, N | Thời gian ngắn | 1500 |
Dài hạn | 600 | ||
2 | Khả năng chống nghiền được phép, N / 100mm | Thời gian ngắn | 1000 |
Dài hạn | 300 | ||
3 | Bán kính uốn cong, mm | Tĩnh | 10D |
Năng động | 20D | ||
4 | Khả năng thấm nước | Theo YD / T 769-2018 |
