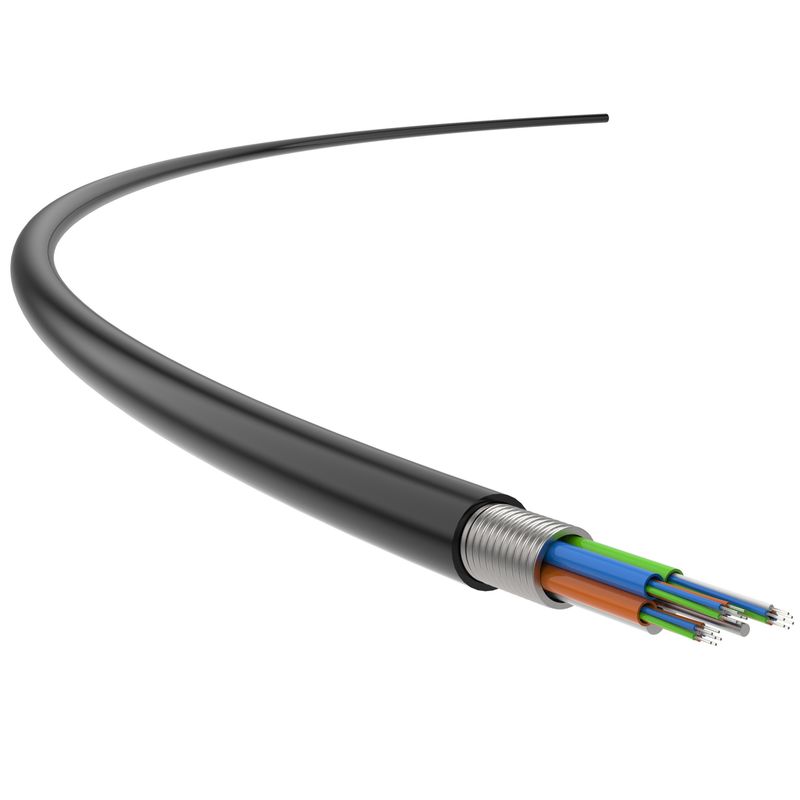

Stranded Loose Tube Fiber Optic Cable IEC Standard Armored Fiber Optic Cable

Cáp quang ống lỏng mắc kẹt Cáp quang tiêu chuẩn IEC Cáp quang bọc thép

Sản phẩm - Cáp quang
  • Điểm nổi bật

    Cáp quang IEC 60793

    ,

    Cáp quang lỏng lẻo

    ,

    Cáp quang bọc thép bọc thép mắc kẹt

  • Ứng dụng
    Ngoài trời
  • Loại sợi
    Singlemode / Multimode
  • Không có chất xơ
    Tùy chỉnh
  • Độ dày áo khoác
    ≥ 1,50
  • Độ dày của ống lỏng
    ≥ 0,28
  • Đạt tiêu chuẩn
    YD/T 901; YD / T 901; IEC 60793; IEC 60793; ISO/IEC11801 ISO /
  • Đai thép
    0,20 ± 0,01
  • Bán kính uốn cong, mm
    Static: 10D; Tĩnh: 10D; Dynamic: 20D Động: 20D
  • Nguồn gốc
    Trung Quốc
  • Hàng hiệu
    TC
  • Chứng nhận
    UL, RoSH, REACH, CE
  • Số mô hình
    Phòng tập thể dục

Cáp quang ống lỏng mắc kẹt Cáp quang tiêu chuẩn IEC Cáp quang bọc thép

  • Stranded Loose Tube Fiber Optic Cable IEC Standard Armored Fiber Optic Cable
Nhận giá Liên hệ với bây giờ

Cáp quang thép bọc thép, Cáp quang ống lỏng bện, Ứng dụng cáp quang ngoài trời



Cáp quang được bọc thép, bọc thép chủ yếu được sử dụng để kết nối cáp quang ngoài trời cũng như xây dựng đường ống xương sống và kết nối cầu liên kết.



Bên trong cáp thép bọc thép sợi quang, Sợi 250µm (một chế độ hoặc đa chế độ) được định vị trong các ống rời làm bằng vật liệu polyester có mô đun cao, chứa đầy các hợp chất chống nước.Cáp quang được căn giữa bởi một bộ phận cường độ kim loại.



Đối với một số cáp quang có nhiều lõi, một lớp PEnên được thêm vào bên ngoài.Các ống lỏng (và chất độn) được bện xung quanh bộ phận cường lực thành một lõi cáp tròn và nhỏ gọn bên trong chứa đầy các thành phần chống nước.Giáp PSP được dán theo chiều dọc và sau đó một áo khoác polyetylen (PE) được ép lên trên nó.





Tính năng sản phẩm



  • Cấu trúc mắc kẹt được thiết kế cho hiệu suất cơ học và hiệu suất nhiệt độ tuyệt vời;
  • Cáp có 62,5/125 chế độ đơn / đa chế độ, 50/125 đa chế độ, 4-192 lõi, và nhiều thông số kỹ thuật khác có sẵn;
  • Vật liệu ống lỏng có khả năng chống hiệu suất thủy phân tốt và độ bền cao;
  • Ống rời được xác định bằng màu sắc để thi công nhanh và chính xác;
  • Cần có cấu trúc nhỏ gọn để ngăn chặn sự co lại của ống lỏng;
  • Có một bộ phận cường độ trung tâm được làm bằng một dây thép duy nhất;
  • Áo khoác bên ngoài của nó được làm bằng thép-PE vật chất;
  • Nó cung cấp khả năng chống nghiền cao cùng với hiệu suất uốn tuyệt vời để tránh tác động từ môi trường bên ngoài;
  • Cáp đáp ứng các yêu cầu quy định của ngành về truyền dẫn quang, bảo vệ cơ học và tính dễ cháy.





Tiêu chuẩn ứng dụng



YD / T 901;IEC 60793;ISO / IEC11801





Mã màu
(2-12 lõi) 		1 2 3 4 5 6 7 số 8 9 10 11 12
Màu xanh da trời quả cam Màu xanh lá màu nâu Đá phiến trắng màu đỏ Đen Màu vàng màu tím Hoa hồng Aqua





Ngọn lửa
Sức cản		 Tiêu chuẩn dễ cháy cho dây đơn: GB / T 18380.12-
2008		 Tiêu chuẩn về tính dễ cháy cho dây bó: GB / T 18380,35-
2008



Áo khoác: Bóc sợi cáp dài 50mm, đặt ngang áo khoác trống và đốt trong 4-5 giây, dùng đèn cồn;sau khi nguồn lửa dập tắt chưa đầy 2 giây;
Sợi Aramid: cháy thành bột và dập tắt ngay sau khi nguồn lửa được đưa đi







Chi tiết kỹ thuật



  Tính chất quang học
Loại quang học
Chất xơ		 Sự suy giảm Mũi tiêm
Băng thông (OFL)		 Phương thức hiệu quả
Băng thông		 10 Liên kết Ethernet
Chiều dài SX		 Tối thiểu.Bán kính uốn cong
(mm)
1310nm / 1550nm 850 / 1300nm 850nm 850nm 　
Giá trị tiêu biểu (dB / km) Tối đaGiá trị (dB / km) MHz · km MHz · km 　 　
SM 9/125 0,36 / 0,22 0,4 / 0,3 / / / 16
　 850nm / 1300nm 　 　 　 　
　 Giá trị tiêu biểu
(dB / km)		 Tối đaGiá trị
(dB / km)		 　 　 　 　
MM62.5 / 125 OM1 3.0 / 1.0 3,5 / 1,5 ≥ 200/500 / / 30
MM50 / 125 OM2 3.0 / 1.0 3,5 / 1,5 ≥ 500/500 / ≥ 150 30
MM50 / 125 OM3 3.0 / 1.0 3,5 / 1,5 ≥ 1500/500 ≥ 2000 ≥ 300 30
MM50 / 125 OM4 3.0 / 1.0 3,5 / 1,5 ≥ 3500/500 ≥ 4700 ≥ 550 30





  Thông số cấu trúc
Số lượng lõi Lõi của ống lỏng Thành viên sức mạnh Đường kính bên ngoài của ống lỏng Độ dày của ống lỏng Đai thép Độ dày của áo khoác (mm) Áo khoác bên ngoài bằng sợi quang (mm)
2 ～ 30 6 1,30 * 1 ± 0,1 ≥1,60 ≥0,28 0,20 ± 0,01 ≥1,50 11,0 ± 0,3
32 ～ 36 6 1,60 * 1 ± 0,1 ≥1,60 ≥0,28 0,20 ± 0,01 ≥1,50 11,2 ± 0,3
38 ～ 60 12 1,50 * 1 ± 0,1 ≥1,60 ≥0,28 0,20 ± 0,01 ≥1,50 11,6 ± 0,3
72 12 1,80 * 1 ± 0,1 ≥1,60 ≥0,28 0,20 ± 0,01 ≥1,50 13,7 ± 0,3
96 12 2,0 / 3,3 * 1 ± 0,2 ≥1,60 ≥0,28 0,20 ± 0,01 ≥1,50 15,0 ± 0,3
120 12 2,0 / 4,4 * 1 ± 0,2 ≥1,60 ≥0,28 0,22 ± 0,01 ≥1,50 16,4 ± 0,3
144 12 2,0 / 5,8 * 1 ± 0,2 ≥1,60 ≥0,28 0,22 ± 0,01 ≥1,50 13,5 ± 0,3





  Tính chất cơ học
Không. Tên Yêu cầu
1 Độ bền kéo cho phép, N Thời gian ngắn 1500
Dài hạn 600
2 Khả năng chống nghiền được phép, N / 100mm Thời gian ngắn 1000
Dài hạn 300
3 Bán kính uốn cong, mm Tĩnh 10D
Năng động 20D
