Cáp UTP Cat 5e, Cáp mạng Cat 5e, Ứng dụng cáp Ethernet Cat 5e
Nó có thể được áp dụng trong hệ thống cáp ngang, như một phần của hệ thống cáp viễn thông kéo dài từ ổ cắm viễn thông khu vực làm việc đến các bảng vá trong phòng phân phối và trong hệ thống cáp dân dụng kéo dài từ ổ cắm viễn thông của người dùng đến các bảng vá.
Sê-ri UTP-11/21 của TC, hệ thống cáp không được che chắn Cat 5e trong nhà có tần số kiểm tra lên đến 150MHZ, cao hơn so với các loại cáp Cat 5e khác có tiêu chuẩn công nghiệp là 100MHz.
Trong khi chờ đợi, nó hỗ trợ các ứng dụng 2.5G Base-T mới nhất và Cấp nguồn qua Ethernet (POE / POE +).
Tính năng sản phẩm

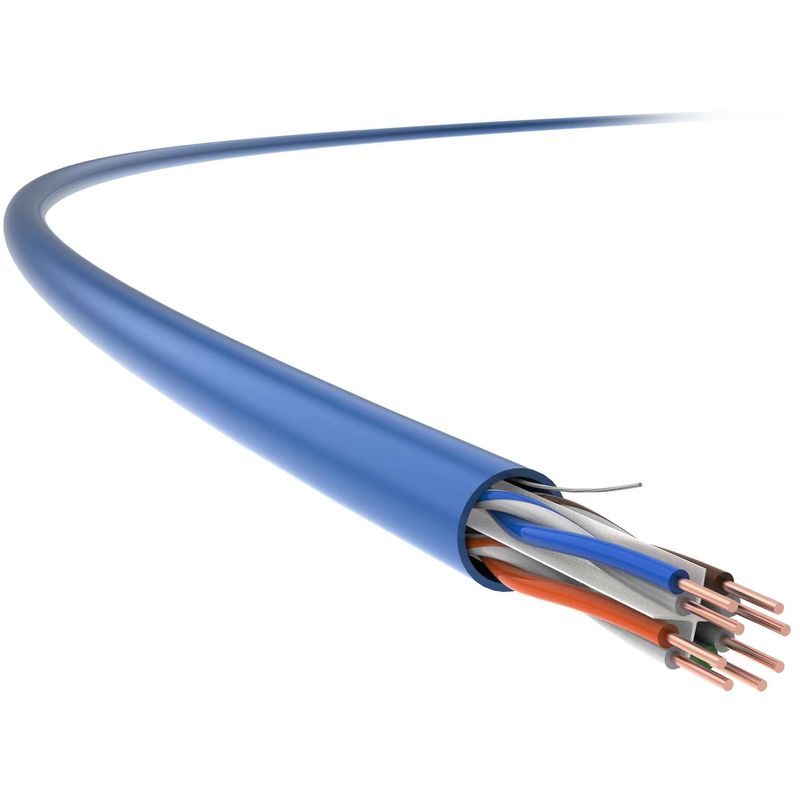

Cáp trong nhà Cat 5e, 24 AWG, 4 đôi, không được che chắn của TC được tối ưu hóa để cải thiện đáng kể các chỉ số kỹ thuật, bao gồm Suy hao và NEXT, vượt quá các thông số được chỉ định trong tiêu chuẩn GB / T 18015.5 (IEC 61156-5) và đảm bảo tốc độ cao và đường truyền cáp ổn định.
Đồng thời, nó hoạt động theo các yêu cầu đối với các dự án cải tạo và hệ thống cáp cấu trúc trong các tòa nhà mới.
Tiêu chuẩn ứng dụng
GB / T 18233 (ISO / IEC 11801);GB 50311;TIA / EIA568-C.2
Chi tiết kỹ thuật
Hiệu suất truyền động | Cat.5E | TC | |||||
Tần số (MHz) | 4 | 10 | 31,25 | 62,5 | 75 | 100 | 150 |
Suy hao IL (dB / 100M) | 3.8 | 6.1 | 11 | 15,8 | 17,9 | 20 | 23,6 |
Suy hao xuyên âm gần cuối (TIẾP THEO, dB) | 80 | 77 | 61.1 | 58,2 | 62 | 66.3 | 47,7 |
NEXT Power và PS NEXT (dB) | 68,8 | 60.3 | 52,9 | 50,5 | 46,9 | 41,9 | 40.1 |
Mức độ cân bằng Suy hao xuyên âm xa (ACR-F, dB) | 82,2 | 72,7 | 76,3 | 75,7 | 69,6 | 71.3 | 68,7 |
Nguồn ACR-F và PS ACR-F (dB) | 68,7 | 64,2 | 69,5 | 69,2 | 66,5 | 61 | 56.3 |
Suy hao trở lại (RL, dB) | 46 | 66,6 | 37,5 | 41,5 | 36,9 | 32,2 | 28,9 |
Lưu ý: Các giá trị phản ánh trong bảng trên thường được đo, phù hợp với IEC 61156-9.
thông số vật lý | |
Kích thước dây dẫn (giá trị danh nghĩa) |
4 × 2 × 0,51 (AWG24)
|
Đường kính bên ngoài của cáp (danh nghĩa giá trị) |
5,3mm
|
Trọng lượng (305m, có gói, giá trị danh nghĩa) |
10kg
|
Thuộc tính điện | |
Điện trở DC (20 ℃) |
95Ω / km
|
Sức chứa Trái đất | ≦ 5,6 nF / 100m (@ 1kHz) |
Trở kháng đặc tính 100MHz |
100Ω ± 15Ω
|
Mất chuyển đổi ngang (TCL) |
≥ 55dB (30-100MHz)
|
Trì hoãn Skew | 25ns / 100m |
NVP |
69%
|
Cấp nguồn qua Ethernet (POE) | Tăng cường cấp nguồn qua Ethernet theo IEEE 802.3at |
Tính chất cơ học | |
Bán kính uốn cong tối thiểu (động) |
20mm
|
Bán kính uốn cong tối thiểu (tĩnh) |
40mm
|
Căng thẳng cài đặt tối đa |
100N
|
Năng lực chống đùn | 1000N / 10 cm |
Khả năng chống sốc | ≥ 10 lần |
Phạm vi nhiệt độ cài đặt | -0 ℃ ~ + 40 ℃ |
Phạm vi nhiệt độ làm việc |
-20 ℃ ~ + 75 ℃
|
Tính dễ cháy (PVC) | |
PVC kháng ngọn lửa | GB / T 18380.12 (IEC 60332-1-2) |
Xếp hạng lửa CM / CMR | UL 1581 |
Tính dễ cháy (LSZH) | |
Kháng ngọn lửa (của dây đơn) | GB / T 18380.12 (IEC 60332-1-2) |
Mật độ khói | GB / T 17651 (IEC 61034-1 / -2) |
Khí Halogen độc hại | GB / T 17650.1 / .2 (IEC 60754-1 / -2) |
