Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: TC
Số mô hình: Đa chế độ OM1
Điều khoản thanh toán & vận chuyển
Bước sóng phân tán bằng không: |
1320-1365nm |
Sự gián đoạn một phần: |
0,1 db |
Sự không đồng nhất suy giảm: |
0,1 db |
Đường kính lõi: |
62,5 ± 2,5 μm |
Không mạch lõi: |
.6,0 % |
đường kính ốp: |
125 ± 1 m |
Kiểm tra căng thẳng: |
≥9,0 n |
Thông số mệt mỏi động: |
≥ 25 |
Bước sóng phân tán bằng không: |
1320-1365nm |
Sự gián đoạn một phần: |
0,1 db |
Sự không đồng nhất suy giảm: |
0,1 db |
Đường kính lõi: |
62,5 ± 2,5 μm |
Không mạch lõi: |
.6,0 % |
đường kính ốp: |
125 ± 1 m |
Kiểm tra căng thẳng: |
≥9,0 n |
Thông số mệt mỏi động: |
≥ 25 |
Ứng dụng sản phẩm

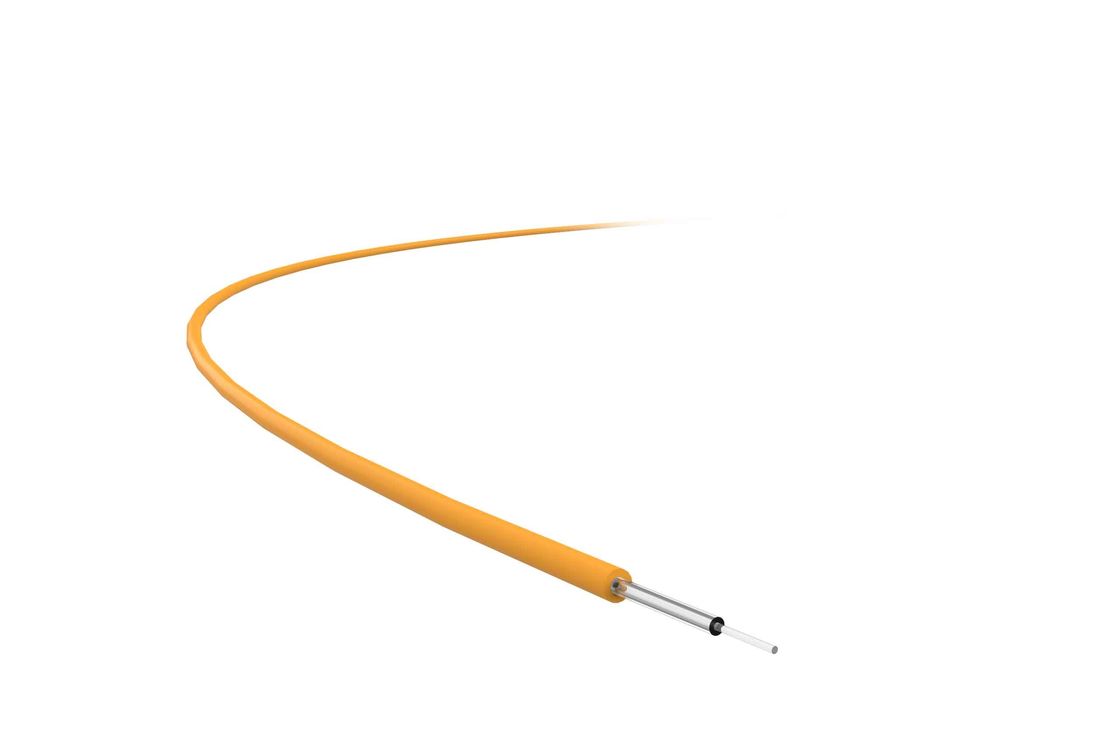

62.5/125μm OM1 tính năng sợi đa chế độcó đường kính lõi 62,5μm và đường kính lớp phủ 125μm, tối ưu hóa toàn diện cho hiệu suất tại850nn và 1300nm bước sóng hoạt động.
Tất cả các chỉ số của sợi đã đạt đến cấp độ tiên tiến của thế giới. nhờ băng thông cao hơn và suy giảm thấp hơn, nó đang thỏa mãn việc sử dụng ở 850nm và 1300nm,và được sử dụng rộng rãi trong Local Area Network (LAN), truyền hình, truyền âm thanh, truyền dữ liệu và nhiều lĩnh vực khác.
Với laser và Light Emitting Diode (LED) là nguồn ánh sáng của nó, sợi là khá thực tế cho IEEE802.3z Gigabit Ethernet.công nghệ sản xuất MCVD của nó đảm bảo sự ổn định tốt hơn và kiểm soát chính xác hơn về phân phối chỉ số khúc xạSợi áp dụng cho các cấu trúc khác nhau của cáp quang, chẳng hạn nhưcáp sợi ruy băng, cáp ống lỏng, cáp sợi lõi, cáp sợi quang ống trung tâm, cáp sợi quang đệm chặt, v.v.
Tính năng sản phẩm
Sợi phù hợp với 850 nmvà bước sóng hoạt động 1300nm; sự suy giảm thấp và băng thông cao của nó được tối ưu hóa cho truyền IEEE802.3z Gigabit Ethernet; bảo vệ lớp phủ và tính chất thủy tinh của nó có hiệu suất tuyệt vời.
Chi tiết kỹ thuật
| Tính chất quang học | Điều kiện | Giá trị | Đơn vị |
| Sự suy giảm | 850nm | ≤2.80 | dB/km |
| 1300nm | ≤0.60 | dB/km | |
| Băng thông tiêm | 850nm | ≥ 200 | MHz.km |
| 1300nm | ≥ 500 | MHz.km | |
| Mở số (NA) | 0.275±0.015 | ||
| Chỉ số khúc xạ nhóm | 850nm | 1.496 | |
| 1300nm | 1.491 | ||
| Độ dài sóng phân tán bằng không | 1320-1365nm | ||
| Độ nghiêng phân tán bằng không | 1320nm -1348nm | ≤0.01 | ps/(nm·km) |
| 1348nm-1365nm | ≤0.001 | ps/(nm·km) | |
| Mất Macrobend, 100 vòng tròn, bán kính 37,5mm | 850nm | ≤0.50 | dB |
| 1300nm | ≤0.50 | dB | |
| Phân tán ngược (1300nm) | Điều kiện | Giá trị | Đơn vị |
| Sự gián đoạn một phần | ≤0.1 | dB | |
| Sự suy giảm không đồng nhất | ≤0.1 | dB | |
| Các giá trị khác nhau của phân tán hai chiều và ngược | ≤0.1 | dB/km |
| Tính chất hình học | Điều kiện | Giá trị | Đơn vị |
| Chiều kính lõi | 62.5±2.5 | μm | |
| Trọng tâm không tuần hoàn | ≤ 6.0 | % | |
| Chiều kính lớp phủ | 125±1 | μm | |
| Không hình tròn lớp phủ | ≤2.0 | % | |
| Sự lệch về độ tập trung của lõi/bọc | ≤1.5 | μm | |
| Chiều kính lớp phủ | 245±10 | μm | |
| Phản lệch độ tập trung của lớp phủ / lớp phủ | ≤120 | μm |
| Tính chất môi trường (850nm và 1300nm) | Điều kiện | Giá trị | Đơn vị |
| Thêm làm giảm nhiệt độ | ≤0.15 | dB/km | |
| Thêm làm suy yếu vòng tròn nhiệt độ và độ ẩm | ≤0.20 | dB/km | |
| Thêm làm giảm sự lão hóa bằng cách ngâm | ≤0.20 | dB/km | |
| Sự suy giảm bổ sung của sưởi ấm thủy nhiệt | ≤0.20 | dB/km | |
| Sức lão hóa bằng nhiệt khô | ≤0.20 | dB/km |
| Tính chất cơ học | Điều kiện | Giá trị | Đơn vị |
| Kiểm tra căng thẳng | ≥ 90 | N | |
| Mất thêm Macrobend | 850nm | ≤0.5 | dB |
| Lực tháo lớp phủ | Giá trị trung bình điển hình | 1.4 | N |
| Giá trị đỉnh | ≥1,3 ≤8.9 | N | |
| Định số mệt mỏi động (Nd) | ≥ 25 | ||
