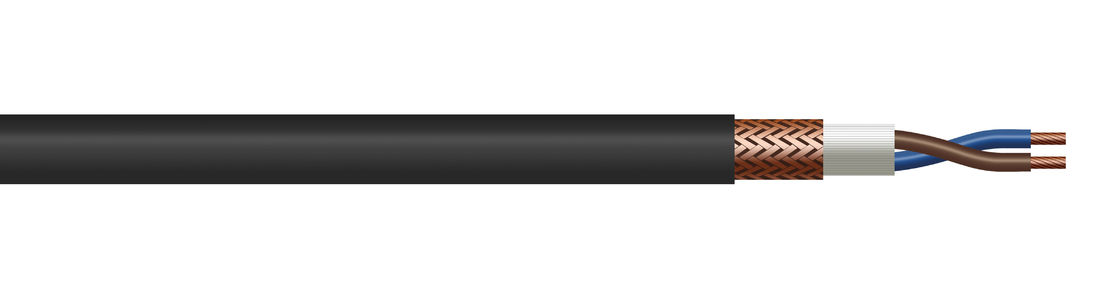

Tổng quan về sản phẩm
Sản phẩm này thích hợp cho các thiết bị điện, thiết bị điện tử và thiết bị tự động có điện áp xoay chiều danh định Uo / U 300 / 300V trở xuống và được sử dụng cho kết nối dây điện có yêu cầu che chắn.
Nhiệt độ sử dụng lâu dài của cáp là từ -15 ℃ đến 70 ℃, nhiệt độ đặt cáp không nhỏ hơn 0 ℃ và nhiệt độ có thể được tùy chỉnh cho mục đích sử dụng đặc biệt.
Chi tiết kỹ thuật
Số lõi x tiết diện danh nghĩa (m㎡) | Độ dày cách nhiệt (mm) | Mật độ của lớp che chắn(%) | Độ dày vỏ bọc (mm) | Đường kính ngoài trung bình hoặc kích thước tổng thể (mm) |
Tối đađiện trở dây dẫn ở 20 ℃ (Ω / km) |
Khả năng cách nhiệt tối thiểu ở 70 ℃ (MΩ / km) |
||
Giơi hạn dươi | Giới hạn trên | Lõi đồng | Lõi đồng đóng hộp | |||||
1 * 0,08 | 0,4 | 60-80 | 0,4 | 2,4 | 2,9 | 247 | 254 | 0,018 |
1 * 0,12 | 0,4 | 60-80 | 0,4 | 2,4 | 3.0 | 158 | 163 | 0,016 |
1 * 0,2 | 0,4 | 60-80 | 0,4 | 2,6 | 3.2 | 92.3 | 95.0 | 0,013 |
1 * 0,3 | 0,5 | 60-80 | 0,4 | 2,9 | 3.5 | 69,2 | 71,2 | 0,014 |
1 * 0,4 | 0,5 | 60-80 | 0,4 | 3.0 | 3.7 | 48,2 | 49,6 | 0,013 |
1 * 0,5 | 0,5 | 60-80 | 0,4 | 3.1 | 3.8 | 39.0 | 40.1 | 0,012 |
1 * 0,75 | 0,6 | 60-80 | 0,4 | 3,4 | 4.1 | 26.0 | 26,7 | 0,010 |
1 * 1,0 | 0,6 | 60-80 | 0,6 | 4.1 | 4,9 | 19,5 | 20.0 | 0,010 |
1 * 1,5 | 0,6 | 60-80 | 0,6 | 4.3 | 5.2 | 13.3 | 13,7 | 0,009 |
1 * 2,5 | 0,7 | 60-80 | 0,6 | 4,9 | 6.0 | 7,98 | 8.21 | 0,008 |
2 * 0,08 | 0,4 | 60-80 | 0,4 | 3.2 2,4x3,5 |
4.2 2,9x4,2 |
247 | 254 | 0,018 |
2 * 0,12 | 0,4 | 60-80 | 0,6 | 3.7 2,8x4,0 |
4,9 3,4x4,9 |
158 | 163 | 0,016 |
2 * 0,2 | 0,4 | 60-80 | 0,6 | 4.1 3.0x4.4 |
5.3 3,6x5,3 |
92.3 | 95.0 | 0,013 |
2 * 0,3 | 0,5 | 60-80 | 0,6 | 4,8 3,5x5,1 |
6.2 4,2x6,2 |
69,2 | 71,2 | 0,014 |
2 * 0,4 | 0,5 | 60-80 | 0,6 | 5.1 3,6x5,4 |
6.6 4,4x6,6 |
48,2 | 49,6 | 0,013 |
2 * 0,5 | 0,5 | 60-80 | 0,6 | 5.3 3,7x5,6 |
6,8 4,5x6,8 |
39.0 | 40.1 | 0,012 |
2 * 0,75 | 0,6 | 60-80 | 0,6 | 5,8 4.0x6.1 |
7.4 4,8x7,4 |
26.0 | 26,7 | 0,010 |
2 * 1,0 | 0,6 | 60-80 | 0,6 | 6.4 4,3x6,7 |
8.2 5,2x8,3 |
19,5 | 20.0 | 0,010 |
2 * 1,5 | 0,6 | 60-80 | 0,8 | 7.3 4,9x7,6 |
9.2 6.0x9.3 |
13.3 | 13,7 | 0,009 |
3 * 0,12 | 0,4 | 60-80 | 0,6 | 3,9 | 5.1 | 158 | 163 | 0,016 |
3 * 0,2 | 0,4 | 60-80 | 0,6 | 4,5 | 5,8 | 92.3 | 95.0 | 0,013 |
3 * 0,3 | 0,5 | 60-80 | 0,6 | 5.1 | 6,5 | 69,2 | 71,2 | 0,014 |
3 * 0,4 | 0,5 | 60-80 | 0,6 | 5,4 | 6.9 | 48,2 | 49,6 | 0,013 |
3 * 0,5 | 0,5 | 60-80 | 0,6 | 5,6 | 7.1 | 39.0 | 40.1 | 0,012 |
3 * 0,75 | 0,6 | 60-80 | 0,6 | 6.1 | 7.8 | 26.0 | 26,7 | 0,010 |
3 * 1.0 | 0,6 | 60-80 | 0,8 | 7.2 | 9.1 | 19,5 | 20.0 | 0,010 |
3 * 1,5 | 0,6 | 60-80 | 0,8 | 8.0 | 10.0 | 13.3 | 13,7 | 0,009 |
4 * 0,12 | 0,4 | 60-80 | 0,6 | 4,5 | 5,8 | 158 | 163 | 0,016 |
4 * 0,2 | 0,4 | 60-80 | 0,6 | 4,9 | 6.2 | 92.3 | 95.0 | 0,013 |
4 * 0,3 | 0,5 | 60-80 | 0,6 | 5.5 | 7.0 | 69,2 | 71,2 | 0,014 |
4 * 0,4 | 0,5 | 60-80 | 0,6 | 5.9 | 7,5 | 48,2 | 49,6 | 0,013 |
5 * 0,12 | 0,4 | 60-80 | 0,6 | 4,8 | 6.2 | 158 | 163 | 0,016 |
5 * 0,2 | 0,4 | 60-80 | 0,6 | 5.3 | 6,7 | 92.3 | 95.0 | 0,013 |
5 * 0,3 | 0,5 | 60-80 | 0,6 | 6.0 | 7.6 | 69,2 | 71,2 | 0,014 |
5 * 0,4 | 0,5 | 60-80 | 0,6 | 6.4 | 8.1 | 48,2 | 49,6 | 0,013 |
6-7 * 0,12 | 0,4 | 60-80 | 0,6 | 5.2 | 6.6 | 158 | 163 | 0,016 |
6-7 * 0,2 | 0,4 | 60-80 | 0,6 | 5,7 | 7.2 | 92.3 | 95.0 | 0,013 |
6-7 * 0,3 | 0,5 | 60-80 | 0,6 | 6,5 | 8.2 | 69,2 | 71,2 | 0,014 |
6-7 * 0,4 | 0,5 | 60-80 | 0,8 | 7.3 | 9.2 | 48,2 | 49,6 | 0,013 |
8 * 0,12 | 0,4 | 60-80 | 0,6 | 6.0 | 7.2 | 158 | 163 | 0,016 |
8 * 0,2 | 0,4 | 60-80 | 0,6 | 6.6 | 7.9 | 92.3 | 95.0 | 0,013 |
8 * 0,3 | 0,5 | 60-80 | 0,6 | 7.4 | 8.7 | 69,2 | 71,2 | 0,014 |
8 * 0,4 | 0,5 | 60-80 | 0,8 | 8.0 | 9.3 | 48,2 | 49,6 | 0,013 |
9-10 * 0,12 | 0,4 | 60-80 | 0,6 | 6.4 | 8.1 | 158 | 163 | 0,016 |
9-10 * 0,2 | 0,4 | 60-80 | 0,8 | 7.4 | 9.3 | 92.3 | 95.0 | 0,013 |
9-10 * 0,3 | 0,5 | 60-80 | 0,8 | 8.7 | 10,9 | 69,2 | 71,2 | 0,014 |
9-10 * 0,4 | 0,5 | 60-80 | 0,8 | 9.3 | 11,6 | 48,2 | 49,6 | 0,013 |
11-12 * 0,12 | 0,4 | 60-80 | 0,6 | 6.6 | 8,3 | 158 | 163 | 0,016 |
11-12 * 0,2 | 0,4 | 60-80 | 0,8 | 7.6 | 9,6 | 92.3 | 95.0 | 0,013 |
11-12 * 0,3 | 0,5 | 60-80 | 0,8 | 9.0 | 11,2 | 69,2 | 71,2 | 0,014 |
11-12 * 0,4 | 0,5 | 60-80 | 0,8 | 9,6 | 11,9 | 48,2 | 49,6 | 0,013 |
13-14 * 0,12 | 0,4 | 60-80 | 0,8 | 7.2 | 9.1 | 158 | 163 | 0,016 |
13-14 * 0,2 | 0,4 | 60-80 | 0,8 | 8.2 | 10.3 | 92.3 | 95.0 | 0,013 |
13-14 * 0,3 | 0,5 | 60-80 | 0,8 | 9.4 | 11,7 | 69,2 | 71,2 | 0,014 |
13-14 * 0,4 | 0,5 | 60-80 | 0,8 | 10.0 | 12,5 | 48,2 | 49,6 | 0,013 |
16 * 0,12 | 0,4 | 60-80 | 0,8 | 7.6 | 9.5 | 158 | 163 | 0,016 |
16 * 0,2 | 0,4 | 60-80 | 0,8 | 8.6 | 10,8 | 92.3 | 95.0 | 0,013 |
16 * 0,3 | 0,5 | 60-80 | 0,8 | 9,9 | 12.3 | 69,2 | 71,2 | 0,014 |
16 * 0,4 | 0,5 | 60-80 | 0,8 | 10,5 | 13.1 | 48,2 | 49,6 | 0,013 |
19 * 0,12 | 0,4 | 60-80 | 0,8 | 8.2 | 10.3 | 158 | 163 | 0,016 |
19 * 0,2 | 0,4 | 60-80 | 0,8 | 9.0 | 11.3 | 92.3 | 95.0 | 0,013 |
19 * 0,3 | 0,5 | 60-80 | 0,8 | 10.4 | 12,9 | 69,2 | 71,2 | 0,014 |
19 * 0,4 | 0,5 | 60-80 | 1,0 | 11,5 | 14,2 | 48,2 | 49,6 | 0,013 |
24 * 0,12 | 0,4 | 60-80 | 0,8 | 9.4 | 11,7 | 158 | 163 | 0,016 |
24 * 0,2 | 0,4 | 60-80 | 0,8 | 10.4 | 12,9 | 92.3 | 95.0 | 0,013 |
24 * 0,3 | 0,5 | 60-80 | 1,0 | 12.4 | 14.4 | 69,2 | 71,2 | 0,014 |
24 * 0,4 | 0,5 | 60-80 | 1,0 | 13,2 | 16.4 | 48,2 | 49,6 | 0,013 |
