Ứng dụng sản phẩm

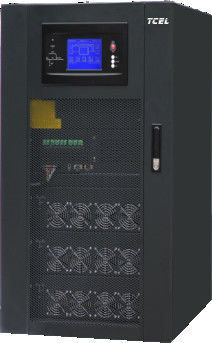

Bộ lưu điện mô-đun dòng TRM, sản phẩm phân phối điện hoàn toàn kỹ thuật số hàng đầu trong ngành, thu thập công nghệ tiên tiến nhất trong điện tử công suất và điều khiển tự động, do đó dẫn đến những cải tiến đột phá về độ tin cậy của nguồn điện, tính khả dụng và khả năng bảo trì của các thiết bị quan trọng.
Nó tích hợp các tính năng kỹ thuật của kiểu tháp truyền thống với nhu cầu của các phòng máy chủ mô-đun hiện đại, đảm bảo thiết kế mô-đun cùng với độ tin cậy cao của hệ thống.
Nó được sử dụng rộng rãi trong chính phủ, tài chính, truyền thông, giáo dục, giao thông vận tải, khí tượng, phát thanh và truyền hình, thuế công nghiệp và thương mại, chăm sóc sức khỏe, năng lượng và điện và các lĩnh vực khác.
Phạm vi công suất / phương pháp làm việc
20-200 kVA, 3 trong 3 đầu ra, chuyển đổi kép trực tuyến
Tính năng sản phẩm
Người mẫu | TRM 060/20 |
TRM 120/20 |
TRM 200/20 |
|
Dung tích | 60kVA | 120kVA | 200kVA | |
Đầu vào chính | Kết nối đầu cuối | ba pha + N + PE | ||
Điện áp đầu vào | 380/400/415VAC (Đường dây) | |||
Tần số đầu vào | 50 / 60Hz | |||
Hệ số công suất | > 0,99 | |||
Tỷ lệ biến dạng hiện tại | THDi < 3% (tải tuyến tính 100%) | |||
Dải điện áp | 304-478Vac (Dòng-Dòng) khi đầy tải;304V-228Vac (Dòng-Dòng) giảm tốc tuyến tính từ 100% xuống 75% | |||
Tần số điện áp | 40-70Hz | |||
Pin | Điện áp của pin | ± 240VDC (có thể điều chỉnh 32-44 ô) | ||
Sạc điện | 20% * Công suất hoạt động | |||
Độ chính xác điện áp sạc | ± 1% | |||
Đường vòng | Điện áp của Bypass | 380V / 400V / 415V (Dòng-Dòng) | ||
Dải điện áp | -20% - + 15% | |||
Dải tần số của bỏ qua | 50 / 60Hz (tần số định mức) ± 1Hz, ± 3Hz, ± 5Hz | |||
Đầu ra | Điện áp đầu ra định mức | 380/400/415VAC (Đường dây) | ||
Tần số đánh giá | 50 / 60Hz | |||
Hệ số công suất đầu ra | 0,9 | |||
Độ chính xác điện áp | ± 1,0% | |||
Phản hồi động đầu ra | < 5% (bước tải 20% -80% -20%) | |||
Thời gian phục hồi động | < 20ms (0% -100% -0% bước tải) | |||
Tổng méo hài đầu ra | < 1% (tải tuyến tính), < 5.5% (tải phi tuyến) | |||
Quá tải biến tần | 110% chuyển sang đường vòng sau 1 giờ;125% chuyển sang đường vòng sau 10 phút; 150% chuyển sang đường vòng sau 1 phút;> 150% chuyển sang bỏ qua sau 200 mili giây |
|||
Độ chính xác tần số | 0,10% | |||
Phạm vi theo dõi | Có thể điều chỉnh, ± 0,5Hz- ± 5Hz, Mặc định ± 3Hz | |||
Tốc độ theo dõi | Có thể điều chỉnh, 0,5Hz / S- ± 3Hz / S, Mặc định 0,5Hz / S | |||
Tỷ lệ đỉnh | 3:01 | |||
Độ chính xác ba pha | 120 ° ± 0,5 ° | |||
Hệ thống | Hiệu quả | Chế độ bình thường: 95% Chế độ kinh tế: 99% | ||
Chế độ pin | 95% | |||
Màn hình | LCD + LED, màn hình cảm ứng + bàn phím | |||
Xếp hạng bảo vệ | IP20 | |||
Phương thức giao tiếp | RS232, RS485, tiếp điểm khô, thẻ SNMP, giao diện máy phát điện | |||
Môi trường làm việc | 0-40 ℃ (nhiệt độ làm việc);-25 ℃ ~ 70 ℃ (nhiệt độ bảo quản);0-95% (không ngưng tụ) | |||
Tiếng ồn (dB) / m | < 66dB | |||
Tùy chọn | Thẻ SNMP, chống sét, bù nhiệt độ pin, cảnh báo SMS, lưới chống bụi, đơn vị đầu vào kép, cụm địa chấn | |||
Loại tủ | Tủ 3 mô-đun | Tủ 6 mô-đun | Tủ 10 mô-đun | |
Kích thước (W * D * H) (mm) | Cơ thể chính | 600 * 900 * 1100 | 600 * 900 * 1600 | 600 * 900 * 2000 |
Mô-đun TCPM20 | 440 * 590 * 134 | |||
Trọng lượng (kg) | Phần thân chính (có mô-đun) | 171kg | 277kg | 399kg |
Mô-đun TCPM20 | 22kg |
